AMAZONE Gestänge in Flugzeugbauweise

Gleichzeitig superstabil und superleicht

AMAZONE Gestänge sind durch die spezielle Profilbauweise gleichzeitig superstabil und superleicht gebaut. Die in den Profilen liegenden Düsenkörper mit integrierten Membran-Rückschlagventilen verhindern zuverlässig das Nachtropfen an den Düsen. Selbstjustierende Bajonettverschlüsse gewährleisten einen schnellen, werkzeuglosen Düsenwechsel. Für alle Anwendungsfälle und Aufwandmengen gibt es die richtigen Düsen, z.B. für eine optimale Benetzung, gegen Abdrift oder für den Flüssigdüngereinsatz.


„Das 30-m-Gestänge liegt im Feld bei der Arbeit sehr ruhig.“
(”agrarheute” – Fahrbericht UF 2002 mit FT 1001 · 03/2018)

Weitere Informationen + Weniger Informationen -

3-fach stoßgedämpfte Aufhängung für schwerste Einsatzverhältnisse

Alle AMAZONE Gestänge werden serienmäßig mit

  • einem Feder-/Stoßdämpferpaket für die Dämpfung vertikaler Pendelbewegungen,
  • Federdämpfungselemente mit Kugelaufhängung für die Dämpfung horizontaler Bewegungen und
  • Federelementen für die stoßgedämpfte Aufhängung des gesamten Gestänges ausgerüstet.

Mit den ebenfalls serienmäßigen Komponenten hydraulische Höhenverstellung und Abstandskufe ergibt sich eine exakte Längs- und Querverteilung der Spritzflüssigkeit.


Weitere Informationen + Weniger Informationen -

Auslegerkonstruktion in Perfektion

Bei starken Hanglagen und großen Arbeitsbreiten ist eine hydraulische Neigungseinstellung sinnvoll. Das schnelle und präzise Neigen und Zurückführen des Gestänges in die Ausgangslage ist über Steuergeräte oder die elektrohydraulische Funktionen des ISOBUS-Terminals möglich.

AMAZONE Gestänge der Super-S-Baureihe sind JKI anerkannt. Sie entsprechen damit den höchsten europäischen Anforderungen an Pflanzenschutzspritzen.

Weitere Informationen + Weniger Informationen -

AMAZONE Gestänge – eine Idee setzt sich durch

Kompakt ist Trumpf!
Durch den geringen Schwerpunktabstand sowie die leichte und stabile Konstruktion ist die Maschine leicht zu tragen. Die Vorderachsentlastung ist geringer als bei vielen Wettbewerbern.

Sicher fahren!
Die Übersicht im Straßenverkehr ist vorbildlich. Wo der Traktor durchpasst, da passt auch das Gestänge durch. Keine überstehenden Teile, keine Gestängebeschädigungen, geringste Transportmaße.

Alles sitzt!
Das Gestänge sitzt fest in Transporthaken. Kein Klappern! Keine verschleißanfälligen Gestängeablagen. Schnell Fahren ist kein Problem.

Sauber arbeiten!
Von den Gestängen tropft keine Spritzflüssigkeit auf den Traktor oder das Bedienzentrum und das Gestänge berührt auch nicht die Traktorkabine.


Weitere Informationen + Weniger Informationen -

Wartungsfrei und langlebig

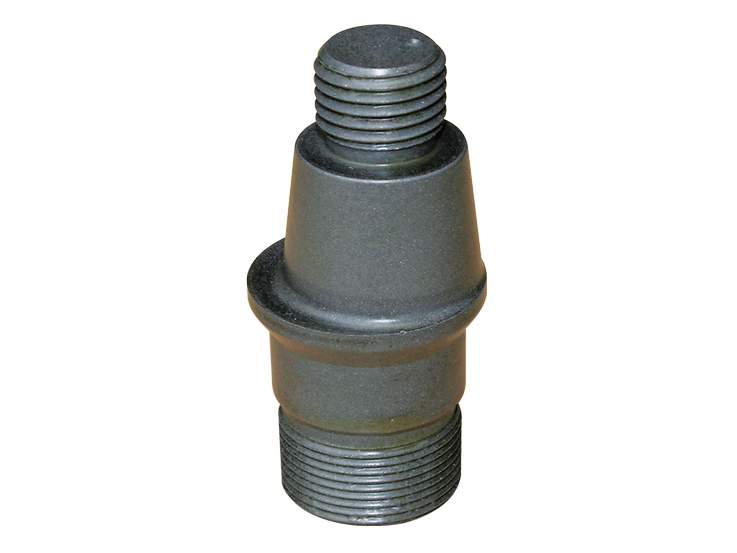

Die jahrzehntelange Erfahrung im Gestängebau macht sich bezahlt: Der konische Gelenkbolzen ist das intelligente Zentrum einer durchdachten Gestängephilosophie! Das Gestänge sitzt spielfrei auf dem konischen Gelenkbolzen und sichert dem Anwender auch nach Jahren noch eine optimale Gestängefunktion.

Der standardmäßige Einsatz von Edelstahl, die kathodische Tauchlackierung im Automobilstandard sowie der gezielte Einsatz von Kunststoffen und Aluminium sind der Garant für eine lange Lebensdauer.

Weitere Informationen + Weniger Informationen -

Q-Plus-Gestänge – 12 – 12,5 – 15 Meter

Das starke Einstiegsgestänge

Mit dem waagerecht geklappten Q-Plus-Gestänge in den Arbeitsbreiten von 12 m, 12,5 m und 15 m bietet AMAZONE ein Einstiegsgestänge, das in puncto Qualität und Zuverlässigkeit den Großen nichts nach steht. Die Klappung erfolgt bereits serienmäßig hydraulisch, ebenso wie die Höheneinstellung und die einseitige Einklappung in Fahrtrichtung links.


Ihre Vorteile:

  • Gleichzeitig superstabil und superleicht
  • 3-fache Stoßdämpfung
  • Hydraulische Höheneinstellung serienmäßig
  • Einseitige Einklappung links serienmäßig
  • Mit hydraulischer Neigungsverstellung erhältlich
  • Die zentrale Schlauchführung sorgt für eine saubere und knickfreie Verlegung aller Schläuche und Kabel

Gestängeaufteilung und Klappvarianten des Q-Plus-Gestänges bei unterschiedlichen Arbeitsbreiten

Weitere Informationen + Weniger Informationen -

Super-S-Gestänge – Die Oberklasse-Gestänge von 15 bis 24 Meter

Super-S1- und S2-Gestängeaufhängung

  1. Zentralpendel
  2. Federdämpfungssystem zur Reduzierung der horizontalen ­Schwingungen
  3. Gestängeverriegelung
  4. Federdämpfungssystem zur Reduzierung der vertikalen Schwingungen
  5. Gelenk quer zur Fahrtrichtung

Durch die 3-fach stoßgedämpfte Aufhängung, die hydraulische Höheneinstellung und die elastischen Abstandhalter wird das Super-S-Gestänge sicher im richtigen Abstand über den Bestand geführt.

Weitere Informationen + Weniger Informationen -

Das komfortable Oberklasse-Gestänge bis 30 Meter Arbeitsbreite

Die senkrecht geklappten Super-S-Gestänge sind in den Arbeitsbreiten von 15 m bis 30 m verfügbar. Durch die Gestängeaufteilung gibt es wenige Gelenkpunkte, wodurch eine schnelle Klappung ermöglicht wird und eine Transportbreite von nur 2,40 m erreicht wird. Ausgestattet mit der elektrohydraulischen Betätigung Profi-Klappung und der Höhenführung DistanceControl, wird Ihnen die Arbeit um ein Vielfaches erleichtert.

Erhältlich ist das Super-S-Gestänge als Super-S1-Gestänge mit 15 m bis 21 m und als Super-S2-Gestänge mit 15 m bis 30 m.


Ihre Vorteile:

  • Gleichzeitig superstabil und superleicht
  • Super schmale Transportbreite von 2,40 m
  • 3-fache Stoßdämpfung
  • Hydraulische Höheneinstellung serienmäßig
  • Mit vollautomatischer Höhenführung DistanceControl erweiterbar
  • Mit hydraulischer Neigungsverstellung erweiterbar
  • Mit Randdüsenschaltung erweiterbar
  • Mit elektrohydraulischer Betätigung Profi-Klappung erweiterbar
Weitere Informationen + Weniger Informationen -

Mehr als nur ein harter Kern: Das Profil aus hochfestem Stahl

Was dem Gestänge an Gewicht genommen wurde, gibt es an Leistung zurück. Intelligente Leichtbauweise heißt, jedes Material dort zu nutzen, wo es Sinn ­ergibt: Zum Beispiel Aluminium beim gewichtsreduzierten Außenausleger des Super-S2-Gestänges, aber nicht im Gestängeinneren. Dort ist hochfester Stahl gefragt, damit das ­Gestänge stabil in einer Linie bleibt und Spritzfehler durch ­Schwingungen verhindert werden.

Das Super-S2-Gestänge ist gleichzeitig superstabil und superleicht.



Weitere Informationen + Weniger Informationen -

Super-S1-Gestänge

15 – 18 – 21 Meter

Durch die Gestängesegmentaufteilung gibt es nur wenige Gelenkpunkte, die eine schnellere Klappung ermöglichen. Die gewohnt robuste Profilbauweise überzeugt auch bei diesen Varianten. Trotz der im Vergleich zum Super-S2-Gestänge um 50 cm längeren Einzelsegmente des Super-S1-Gestänges, liegt die Maschinenhöhe bei 3,30 m.

Das Super-S1-Gestänge in den Arbeitsbreiten 18 und 21 m kann einfach durch das Einklappen des äußeren Gestängesegments auf 15 m reduziert werden.


„Das Gestänge macht einen stabilen Eindruck und lag bei unserem Einsatz angenehm ruhig.“
(dlz agrarmagazin – Feldprobe UF 1201„Super auch für kleine Breiten“ · 05/2016)

Gestängeaufteilung und Klappvarianten des Super-S1-Gestänge


Weitere Informationen + Weniger Informationen -

Super-S2-Gestänge: 15 – 16 – 18 – 20 – 21 – 24 – 27 – 28 – 30 Meter

Durch die kurzen Einzelsegemente kann eine Maschinenhöhe von nur 2,90 m realisiert werden.



Gestängeaufteilung und Klappvarianten des Super-S2-Gestänges bei unterschiedlichen Arbeitsbreiten


Weitere Informationen + Weniger Informationen -

Mit maximalem Komfort und noch mehr Präzision

Vorwahl-Klappung:

Die einseitige Klappung ist mit dem Bedien-Computer AmaSpray+ und den ISOBUS-Terminals über Steuergeräte möglich.


Profi-Klappung – Flexibel und komfortabel

Als Ausstattung für alle Super-S-Gestänge bietet AMAZONE die elektrohydraulische Betätigung Profi-Klappung an. Alle Hydraulikfunktionen sind über ProfiClick von der Kabine aus zuverlässig und einfach durchzuführen. Über einen Multifunktionsgriff erfolgt die Bedienung besonders komfortabel.

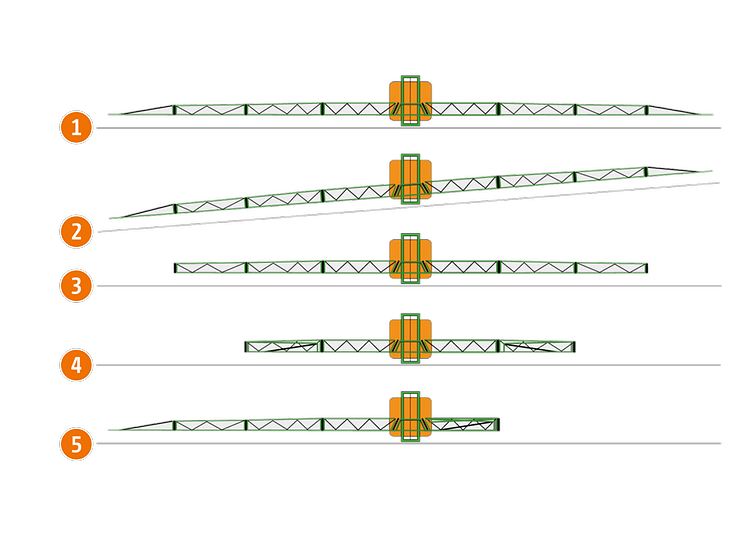

Profi-Klappung 1:
Höheneinstellung, Aus-/Einklappung, einseitige Klappung mit reduzierter Fahrgeschwindigkeit (max. 6 km/h), ­Gestängereduzierung, Neigungseinstellung.


  1. Gestänge ausgeklappt
  2. Gestänge am Hang
  3. Arbeitsbreite leicht reduziert
  4. Arbeitsbreite stärker reduziert
  5. Gestänge einseitig eingeklappt. Achtung! Nur bis 6 km/h Arbeitsgeschwindigkeit.
Weitere Informationen + Weniger Informationen -

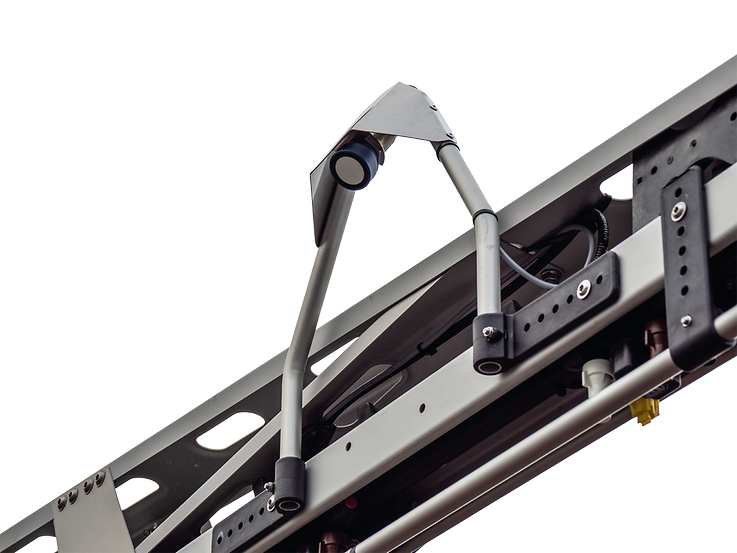

DistanceControl mit 2 Sensoren oder DistanceControl plus mit 4 Sensoren

Als Ausstattung für die Super-S-Gestänge bietet AMAZONE die vollautomatische Gestängeführung DistanceControl mit 2 oder DistanceControl plus mit 4 Sensoren an. ­Bei stark unterschiedlich entwickelten Beständen oder partiellem ­Lagergetreide kann es passieren, dass das Gestänge bei der Ausstattung mit 2 Sensoren in den Bestand abtaucht. In diesem Fall schafft die Ausstattung mit 4 Sensoren Abhilfe. Die Sensoren sind ­elektrisch parallel geschaltet und es wird der Sensor berücksichtigt, der am ­dichtesten zur Zielfläche ist.

Der Fahrer konzentriert sich auf den korrekten Pflanzenschutz, der Rechner auf die optimale Gestängeführung!


Vorteile der Gestängeführung DistanceControl:

  • Vollautomatische Gestängeführung inklusive Höhenführung, Neigungsverstellung und Gestängeanheben am Vorgewende

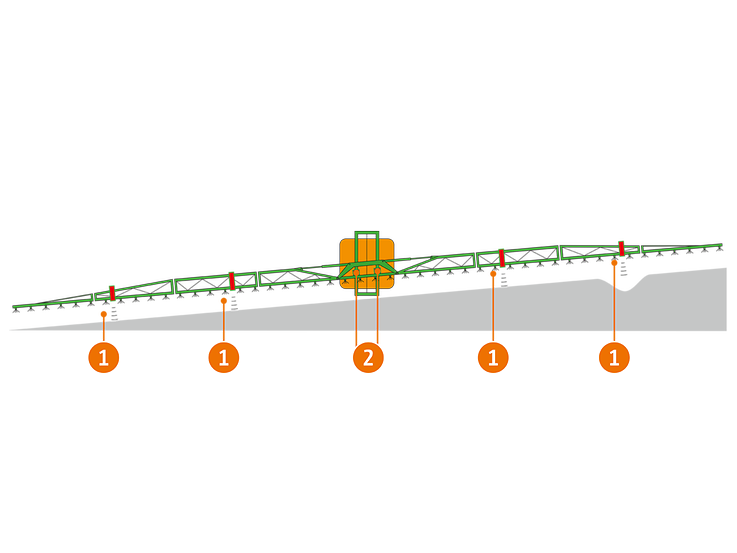

DistanceControl bei Ausrüstung mit zwei Sensoren: Messung im Bestand
DistanceControl bei Ausrüstung mit zwei Sensoren: Gestänge kann beispielsweise bei ­Lagergetreide in den Bestand eintauchen

  1. Ultraschallsensoren
  2. Winkellsensoren




Weitere Informationen + Weniger Informationen -

Gestängeführung ContourControl

Für die UF 1602 und 2002 mit Gestängearbeitsbreiten ab 27 m


ContourControl
Mit der aktiven Gestängeführung ContourControl bietet AMAZONE richtungsweisende, vollautomatische und hydraulisch arbeitende Gestängeführung auch für Anbauspritzen an. Die Gestängeneigung wird über einen beidseitig vor gespannten Hydraulikzylinder angesteuert. Schnell schaltende Hydraulikventile bewegen das Gestänge in die gewünschte Position. Dabei werden alle Störgrößen durch Bodenunebenheiten und weitere Einflüsse durch die Fahrt aktiv reduziert. Mit dem gleichen Prinzip werden auch die Zylinder zum Anwinkeln und Abwinkeln der beiden Gestängeausleger angesteuert. Somit kann das Gestänge sehr variablen Konturen folgen, um auch in stark kupiertem Gelände auf gesamter Arbeitsbreite einen optimalen Zielflächenabstand einzuhalten.


Flex-Klappung
Die serienmäßige, elektrohydraulische Flex-Klappung der Gestänge mit ContourControl kann jede Klappstelle im Gestänge separat ansteuern. Ein Ausklappen auf eine reduzierte Arbeitsbreite ist somit vom Traktorsitz aus möglich. Die Überlastsicherung im Hydrauliksystem wird gleichzeitig auch als Anfahrschutz beim Arbeiten auf reduzierter Arbeitsbreite genutzt. Durch die individuelle Ansteuerung der Hydraulikzylinder in den Klappstellen können je Gestängeseite bis zu zwei Segmente gleichzeitig ausklappen. Das reduziert deutlich die Rüstzeiten beim Ein- und Ausklappen.

  1. Einseitige Klappung
  2. Einseitiges Anwinkeln rechts (Flex-Klappung)
  3. Beidseitiges Anwinkeln (Flex-Klappung)
  4. Beidseitiges Abwinkeln (Flex-Klappung)



Weitere Informationen + Weniger Informationen -

LED-Einzeldüsenbeleuchtung

Eine professionelle Arbeitsbeleuchtung ist heute Basis für einen flexiblen, leistungsstarken Einsatz in der Dämmerung und bei Nacht. Die LED-Einzeldüsenbeleuchtung bringt das Licht noch gezielter zum Spritzkegel. Absolut gleichmäßig kann auch die letzte Düse im Gestänge in ihrer Funktion beurteilt werden.

Weitere Informationen + Weniger Informationen -

LED-Gestängebeleuchtung für Super-S-Gestänge

Für einen flexiblen und leistungsstarken Einsatz in der Dämmerung und bei Nacht ist eine LED-Gestängebeleuchtung erhältlich.

Zwei weitleuchtende LED-Arbeitsscheinwerfer, aus der ­Mitte des Gestänges heraus, sichern die volle Düsenkontrolle auf einen Blick.

Weitere Informationen + Weniger Informationen -
