Teilbreitenschaltung | Einzeldüsenschaltung

Elektrisch fernbediente TG-Armatur

Für die ISOBUS-Bedienung und den AmaSpray+ steht die Teilbreitenarmatur TG mit bis zu 13 Teilbreiten zur Verfügung. Die Teilbreiten werden schnell und tropffrei über Elektromotorventile mit Druckentlastung geschaltet. Die Aufwandmenge wird in allen Situationen exakt und schnell direkt durch den Rechner gesteuert. Eine Gleichdruckeinrichtung ist bei dieser Technologie nicht notwendig.

Weitere Informationen + Weniger Informationen -

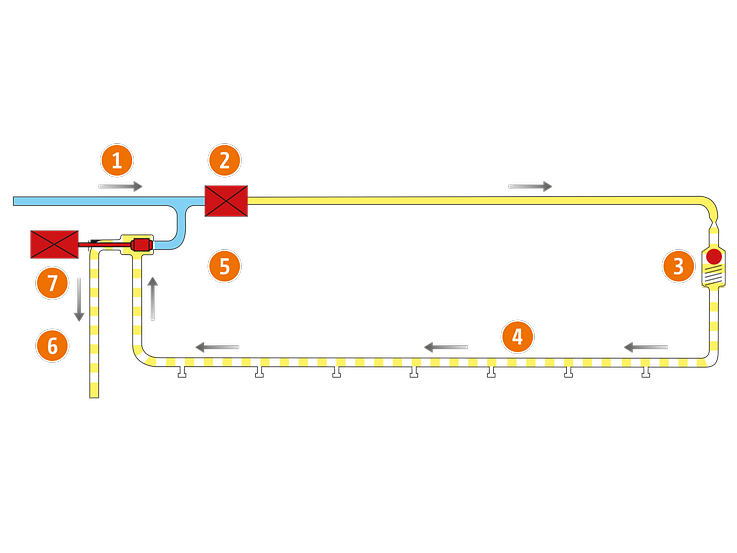

Das Druck-Umlauf-System (DUS) – über 10.000-fach bewährt

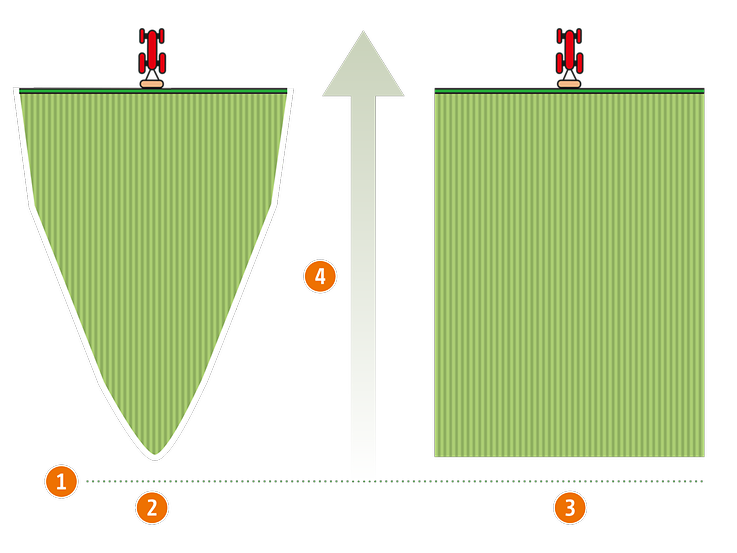

Das AMAZONE Druck-Umlauf-System DUS garantiert eine sichere Zirkulation im gesamten System. Bei Beginn der Arbeit wird das Leitungssystem einschließlich der Spritzleitung zunächst mit der Wirkstofflösung unter Druck und in entgegengesetzter Richtung geflutet. So sind die Spritzleitungen immer gefüllt und über die gesamte Arbeitsbreite sofort einsatzbereit. Wartezeiten am ­Vorgewende entfallen.

Beim Abschalten einzelner Teilbreiten, bei Wendevorgängen oder während des Transports bleibt die Spritzflüssigkeit dank der Druckregelung kontinuierlich in Zirkulation. So lassen sich Ablagerungen, Verstopfungen oder Ent­mischungen in den Spritzleitungen sicher verhindern.

Bei einem Reinigungsvorgang hingegen werden die Leitungen bis zu den Düsen komplett mit klarem Wasser gespült, ohne dass ausgespritzt werden muss. Während der Reinigung wird die konzentrierte Spritzflüssigkeit über das Druck-Umlauf-System in den Spritzmittelbehälter zurückgeleitet.

Weitere Informationen + Weniger Informationen -

AmaSwitch

Die einfache Lösung für die automatische 50-cm-Teilbreitenschaltung

Mit AmaSwitch bietet AMAZONE eine präzise Lösung zur automatischen Teilbreitenschaltung mit 50-cm-Teilbreite an. AmaSwitch ist eine Alternative für Anwender, die die Vorteile des sehr exakten Schaltens in Keilen und Überlappungsbereichen dank der 50-cm-Teilbreitenschaltung nutzen wollen.

Serienmäßig verfügt AmaSwitch über die Hochdruckzirkulation DUS pro und kann zusätzlich mit einer LED-Einzeldüsenbeleuchtung ausgestattet werden.

Weitere Informationen + Weniger Informationen -

Serienmäßig mit Druck-Umlauf-System DUS pro

Bei DUS pro ist der Spritzdruck bis zur Einzeldüse konstant und auf dem eingestellten Spritzdruck. Dank der konischen Spritzleitungen werden minimale Restmengen erreicht.


Konische Spritzleitung:
verschiedene Gestängeabschnitte haben andere Leitungsdurchmesser

  • Minimale Restmengen
  • Gleichmäßige Fließgeschwindigkeit


  1. 15 mm
  2. 24 mm
  3. 24 mm
  4. 20 mm
  5. 16 mm
Weitere Informationen + Weniger Informationen -

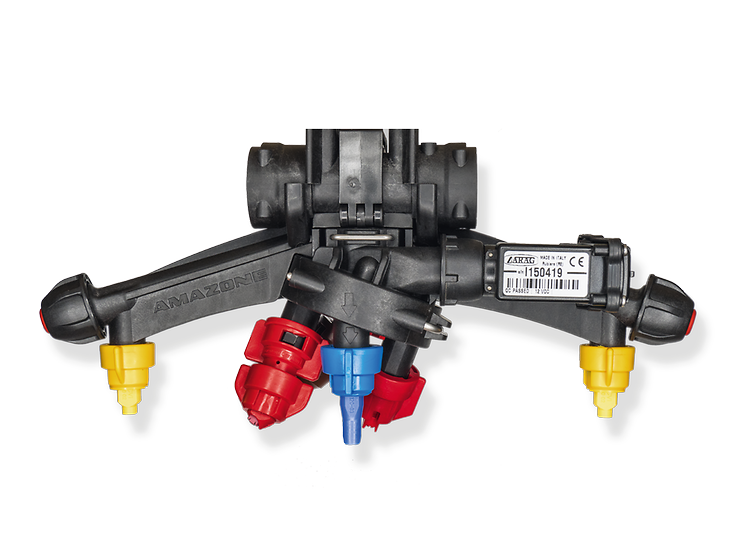

3-fach-Düsenkörper, mit elektrischer An- und Abschaltung

Die AmaSwitch Technik basiert auf einem konventionellen, manuell zu bedienenden 3-fach-Düsenkörper mit elektrischer An- und Abschaltung der Düsen. Für das Öffnen und Schließen sorgt dabei ein elektrisches Ventil, das direkt an den Düsenkörper montiert ist. In Verbindung mit GPS-Switch wird es somit möglich sehr präzise die 50-cm-Teilbreite in Keilen und am Vorgewende zu schalten. Neben der automatischen Schaltung mit 50-cm-Teilbreiten besteht die Möglichkeit, die Teilbreiten frei zu konfigurieren.

Weitere Informationen + Weniger Informationen -

4-fach-Düsenkörper, mit zusätzlichem 25-cm-Düsenabstand

Zusätzlich zu dem 3-fach-Düsenkörper lässt sich die elektrische Einzeldüsenschaltung AmaSwitch auch mit einem 4-fach-Düsenkörper ausstatten. Zusätzlich lässt sich mit Hilfe eines optionalen Verlängerungssatzes ein echter 25-cm-Düsenabstand realisieren. Hiermit bietet sich der Vorteil, in Verbindung mit speziellen 80°-Düsen, den Zielflächenabstand auch unter 50 cm zu verringern.

Weitere Informationen + Weniger Informationen -

Automatische Teilbreitenschaltung GPS-Switch

Verfügt das zu bedienende Terminal über eine Section Control Funktionalität, wie zum Beispiel bei der GPS-Switch Teilbreitenschaltung von AMAZONE, kann das Schalten der Teilbreiten ganz automatisch und in Abhängigkeit von der GPS-Position erfolgen. Wenn ein Feld angelegt ist, kann sich der Fahrer im Automatikmodus voll auf die Fahrzeugbedienung konzentrieren, da das Schalten der Teilbreiten in Keilen und am Vorgewende automatisch geschieht.


Vorteile der automatischen Teilbreitenschaltung:

  • Entlastung des Fahrers
  • Erhöhung der Präzision auch bei Nacht oder höheren Geschwindigkeiten
  • Weniger Überlappungen und Fehlstellen
  • Einsparung von Betriebsmitteln
  • Weniger Bestandsschäden und Umweltbelastungen

„Mit Section Control nimmt der ISOBUS-Rechner dem Fahrer viel Arbeit ab.“
(„dlz agrarmagazin“ – „Fahrbericht Düngerstreuer ZA-TS“ · 02/2017)

Bis zu 85 %* weniger Überlappung gegenüber der konventionellen Section Control-Teilbreitenschaltung z. B. am Vorgewende

* Werte abhängig von Flächenstruktur, Arbeitsbreite und Teilbreitenanzahl

Weitere Informationen + Weniger Informationen -

Exaktes Schalten in 50-cm-Teilbreiten

Entscheidender Vorteil der Einzeldüsenschaltung ist die Möglichkeit, mit kleinen Teilbreiten in Keilen und Ausläufern sowie am Vorgewende noch exakter zu arbeiten. Kombiniert man AmaSwitch oder AmaSelect mit der automatischen Teilbreitenschaltung GPS-Switch mit Section Control, erfolgt eine automatische Schaltung der Einzeldüsen in 50-cm-Teilbreiten. Die Überlappungsflächen werden dadurch deutlich reduziert und liegen gegenüber konventionellen Section Control-Teilbreitenschaltungen um bis zu 85 % geringer. So führt die Kombination aus GPS-Switch und der Einzeldüsenschaltung abhängig von Flächenstruktur, Arbeitsbreite und Teilbreitenanzahl, zu erheblichen Mitteleinsparungen im Vergleich zur bisher üblichen Pflanzenschutztechnik.

Weitere Informationen + Weniger Informationen -
