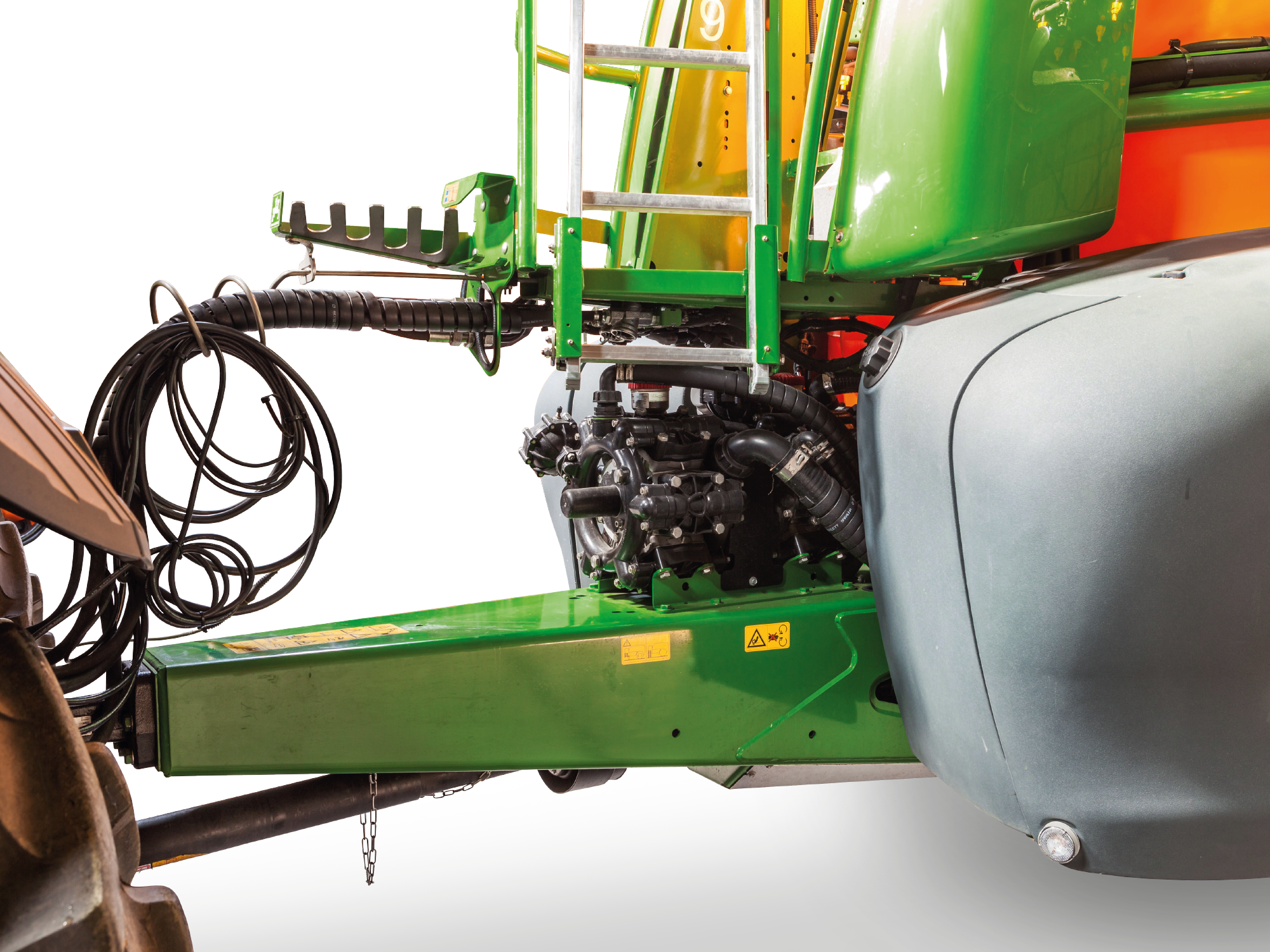

Die UX Super verfügt über ein wartungsarmes Doppelpumpensystem. Während eine Pumpe beim Spritzen das Gestänge und das Nebenrührwerk versorgt, rührt die andere Pumpe über das Hauptrührwerk den Behälterinhalt intensiv auf. Beim Befüllen steht bei Nenndrehzahl die volle Pumpenleistung beider Pumpen für die Befüllung des Spritzflüssigkeitstank zur Verfügung. Gleichzeitig kann über den Injektor zusätzlich der Einspülbehälter abgesaugt oder die Gesamtbefüllleistung auf bis zu 900 l/min gesteigert werden.

Vorteile der Kolbenmembranpumpe:

• Einfache Handhabung durch die Selbstansaugung zum Beginn des Befüllvorgangs
• Sehr hohe kontinuierliche Ausbringleistung bei Systemdrücken von bis zu 10 bar
• Trockenlaufsicher und flüssigdüngerfest
• Lange Lebensdauer

Die intelligente Regelungstechnik der UX Super erlaubt es, dass beide Pumpen für den Spritzbetrieb genutzt werden können und trotzdem eine hohe Rührwerksleistung zur Verfügung steht. Reichen die regulären 200 l/min an der Spritzleitung nicht aus, wird in Verbindung mit der Ausstattung HighFlow⁺ bei Bedarf automatisch der Flüssigkeitsstrom der Rührwerkspumpe bis zum Erreichen der gewünschten Ausbringmenge mitgenutzt. Die restliche Pumpenleistung der Rührpumpe wird weiterhin zum Aufrühren der Spritzflüssigkeit verwendet.

Alle Komponenten des Systems HighFlow⁺ sind komplett in die Reinigungsprozesse der UX 01 Super integriert.

Ausstattungspaket HighFlow⁺ mit zweitem Druckfilter, zusätzlichem Durchflussmengenmesser und veränderter Flüssigkeitsführung:

1. zweiter Druckfilter
2. Entwässerung Druckfilter

Zentrales Bedienzentrum SmartCenter – Inklusive Einspülbehälter

Mit dem SmartCenter, dem zentralen Bedienzentrum, ist eine Bedienung so einfach und komfortabel wie nie zuvor. Das SmartCenter mit dem Einspülbehälter und der kompletten Bedienarmatur mitsamt Befüllanschlüssen für die Saug- und Druckbefüllung befinden sich praktischeweise zentral vorne geschützt unter der linken Abdeckung. Die Haube verhindert Verschmutzungen und eröffnet eine sehr gute Zugänglichkeit.

Vorteile des SmartCenters:

• 2 Ablagefächer auf der linken Seite – für mehr Platz und Ordnung
• abschließbares Ablagefach (240 l) mit herausnehmbarem Zwischenboden auf der rechten Seite
• Leistungsstarker 60 l fassender Einspülbehälter

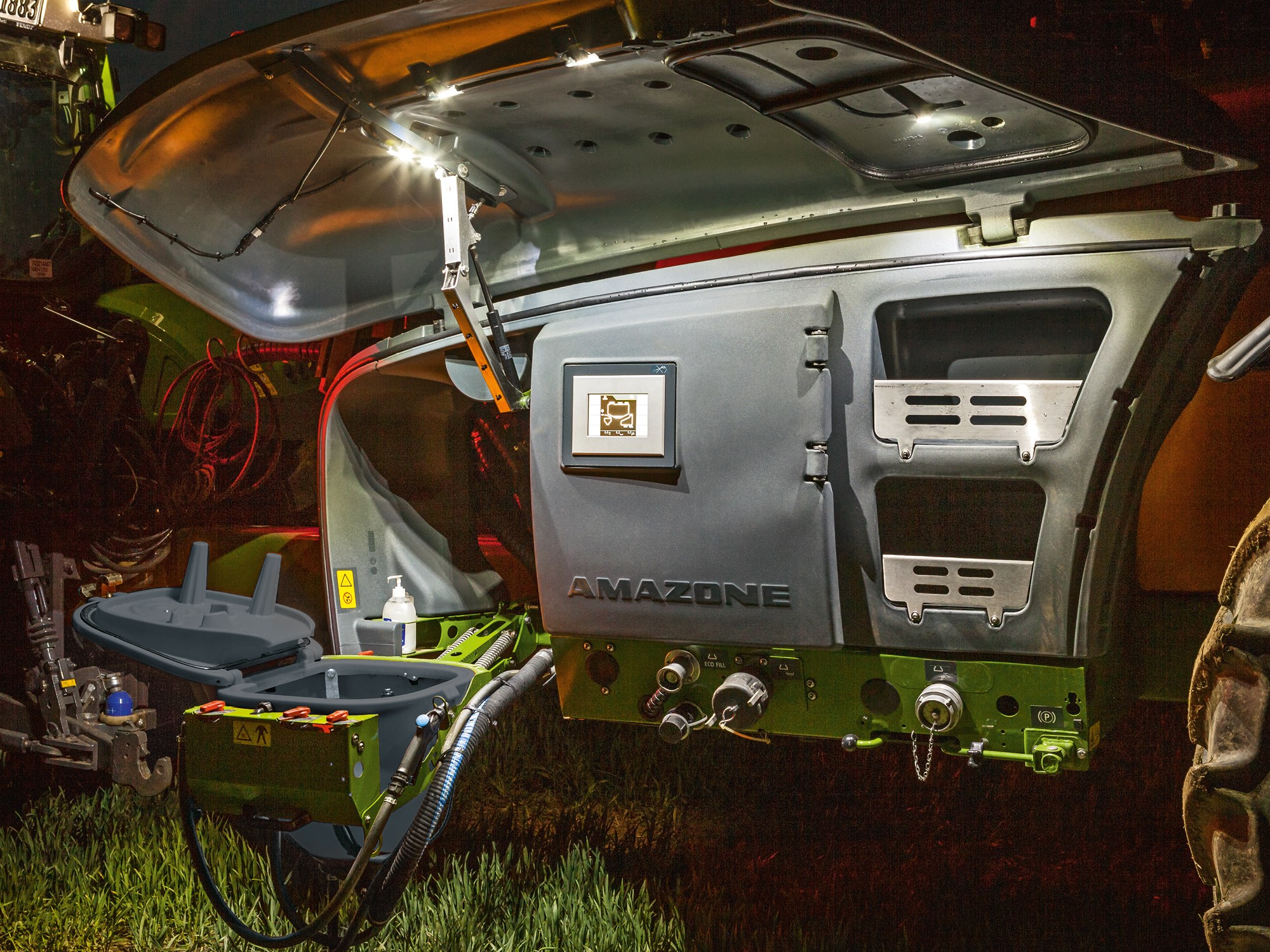

• Optionale LED-Beleuchtung

Mit dem zentralen SmartCenter gewährleistet die UX Super eine höchst komfortable Bedienung. Zur Bedienung stehen drei Bedienkonzepte zur Wahl.

Ihre Möglichkeiten:

• Standard-Paket
• Comfort-Paket
• Comfort-Paket plus

Mit dem Standard-Paket erfolgt die Bedienung der UX Super im Wesentlichen über einen Saug- und einen Druckhahn. Über den Saughahn wird vorgegeben, von wo die Pumpe ansaugen soll und über den Druckhahn entsprechend, wohin die Pumpe die Spritzflüssigkeit drücken soll.

Ihre Vorteile:

• Einfacher Zugang zum Saugfilter und zum selbstreinigenden Druckfilter
• Selbsterklärende Bedienelemente für eine sichere Handhabung
• Kurze Befüllzeiten durch den leistungsstarken 60 l Einspülbehälter mit einer Absaugleistung von bis zu 200 l/min.
• Homogene Spritzflüssigkeitsmischung dank der serienmäßigen Mischdüse unterhalb des Einspülbehälters
• 7-Wege Druckhahn mit Sitzventiltechnik sorgt für eine einfache Bedienung und sichere Befüllung

Die Bedienelemente des Standard-Pakets der UX Super:

1. Einspülbehälter
2. Schalthahn Druckarmatur / 7-Wege-Druckhahn
3. Schalthahn Injektor
4. Schalthahn Nebenrührwerk
5. Schalthahn Hauptrührwerk
6. Schalthahn Saugarmatur
7. Schalthahn Befüllanschluss Spülwassertank

Mit dem Comfort-Paket kommt serienmäßig auch ein TwinTerminal 3.0 zum Einsatz. Zudem wird ein automatischer Befüllstopp für die Saugbefüllung ermöglicht. Optional gibt es den Befüllstopp auch für die Druckbefüllung. Während der Applikation regelt die Rührwerkssteuerung in Abhängigkeit vom Tankfüllstand die Rührleistung. Bei abnehmendem Füllstand verringert sich die Rührleistung automatisch bis zur kompletten Abschaltung, um eine Schaumbildung bei geringem Füllstand zu verhindern. Darüber hinaus bietet die automatische Rührwerksregelung eine autodynamische Rührwerkssteuerung. Dies bedeutet: Wird eine größere Ausbringmenge am Gestänge benötigt, wird das Nebenrührwerk geschlossen.

Nach der Applikation ermöglicht das Comfort-Paket eine vollautomatische Reinigung, die sich komplett aus der Traktorkabine fernbedienen lässt. Weitere Funktionen wie das Gestängespülen, die Umlaufreinigung bei starken Ablagerungen oder ein definiertes Verdünnen für eine nachträgliche Tankmischung im Feld sind ebenfalls im Comfort-Paket enthalten.

Ihre Vorteile:

• Bedienungsfreundliches TwinTerminal 3.0 für die Saugseite
• Kein Aufschäumen der Spritzflüssigkeit durch die automatische füllstandsabhängige Steuerung und Abschaltung des Rührwerks
• Immer die volle Leistung beim Spritzen und Rühren dank der autodynamischen Rührwerkssteuerung
• Komfortables Befüllen des Spritzflüssigkeits- und Spülflüssigkeitstanks mit automatischem Befüllstopp
• Fernbediente, automatische Reinigungsprogramme für eine saubere Spritze

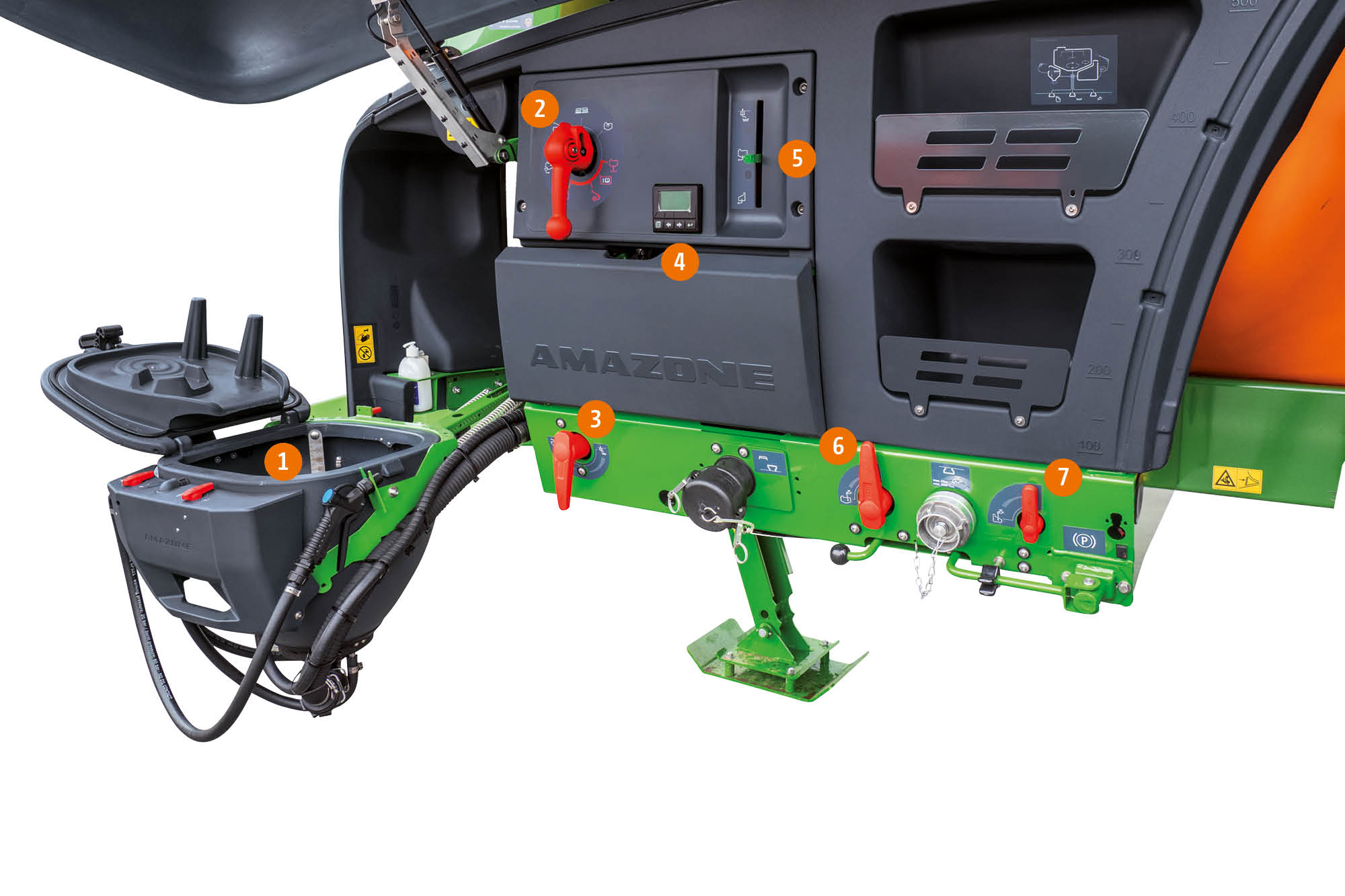

Die Bedienelemente des Comfort-Pakets der UX Super:

1) Einspülbehälter
2) Schalthahn Druckarmatur / 7-Wege-Druckhahn
3) Schalthahn Injektor
4) TwinTerminal 3.0
5) Anzeige Saugarmatur
6) Schalthahn Befüllanschluss Spritzflüssigkeitstank
7) Schalthahn Befüllanschluss Spülwassertank

Bedienung mit maximalem Komfort


Die Bedienelemente des Comfort-Pakets plus der UX Super
1) Einspülbehälter
2) TwinTerminal 3.0
3) Schalthahn Befüllanschluss Spülwassertank

Ausgesprochen praktisch ist der 7-Wege-Druckhahn, mit dem alle Maschinen mit dem Standard-Paket und dem Comfort-Paket ausgerüstet sind. Anders als herkömmliche Druckhähne, besteht die AMAZONE Eigenentwicklung aus Sitzventilen. Ausschließlich durch Herein- bzw. Herausschwenken des Druckhahns werden die jeweiligen Flüssigkeitspfade sicher geöffnet bzw. geschlossen.

Die komplette Spritze samt Einspülbehälter kann vollautomatisch gereinigt werden. Hierfür verfügt die UX Super mit dem Comfort-Paket plus über die Reinigungsprogramme: Intensivreinigung, Schnellreinigung und Gestänge spülen. Außerdem kann sich der Einspülbehälter nach jeder Befüllung selbstständig durchspülen.

„Auf Knopfdruck laufen komplette Reinigungsprogramme ab, bei denen nicht nur sämtliche Hähne geschaltet werden, sondern auch der Einspülpfad samt Einspülschleuse gereinigt wird – sehr gut!“
(„profi“ - Fahrbericht Amazone UX 5201 Super - 10/2017)

„Egal ob die Befüllung über programmierte „Befüllprofile“ oder die automatische Reinigung einschließlich der Einspülschleuse – diese Dinge suchen ihresgleichen“
(„profi“ - Fahrbericht Amazone UX 5201 Super - 10/2017)

In Verbindung mit dem Comfort-Paket plus und einem LoadSensing-System ist optional eine Spülwasserpumpe mit 160 l/min Pumpenleistung erhältlich. Mit dieser kann der Einspülbehälter bei einer Druckbefüllung mit Spülwasser aus dem Spülwassertank versorgt werden. Wenn eine Spülwasserpumpe vorhanden ist, können der Spülwassertank und der Spritzflüssigkeitstank parallel über den Sauganschluss befüllt werden. Die zusätzliche Spülwasserpumpe ermöglicht zudem eine kontinuierliche Reinigung der UX Super.

Ihre Vorteile:

• Einfache Bedienung: Funktion anwählen und die Maschine stellt alles automatisch ein
• Maximaler Komfort: Automatische Befüllung und automatischer Befüllstopp bei der Saug- und Druckbefüllung
• Maximale Sicherheit: Vollautomatische Reinigung der gesamten Maschine inkl. Einspülbehälter
• Maximale Leistung: Automatische Schnellbefüllung über Injektor nach dem Einspülvorgang
• Autodynamische Rührwerkssteuerung

Leistungsstark und effizient

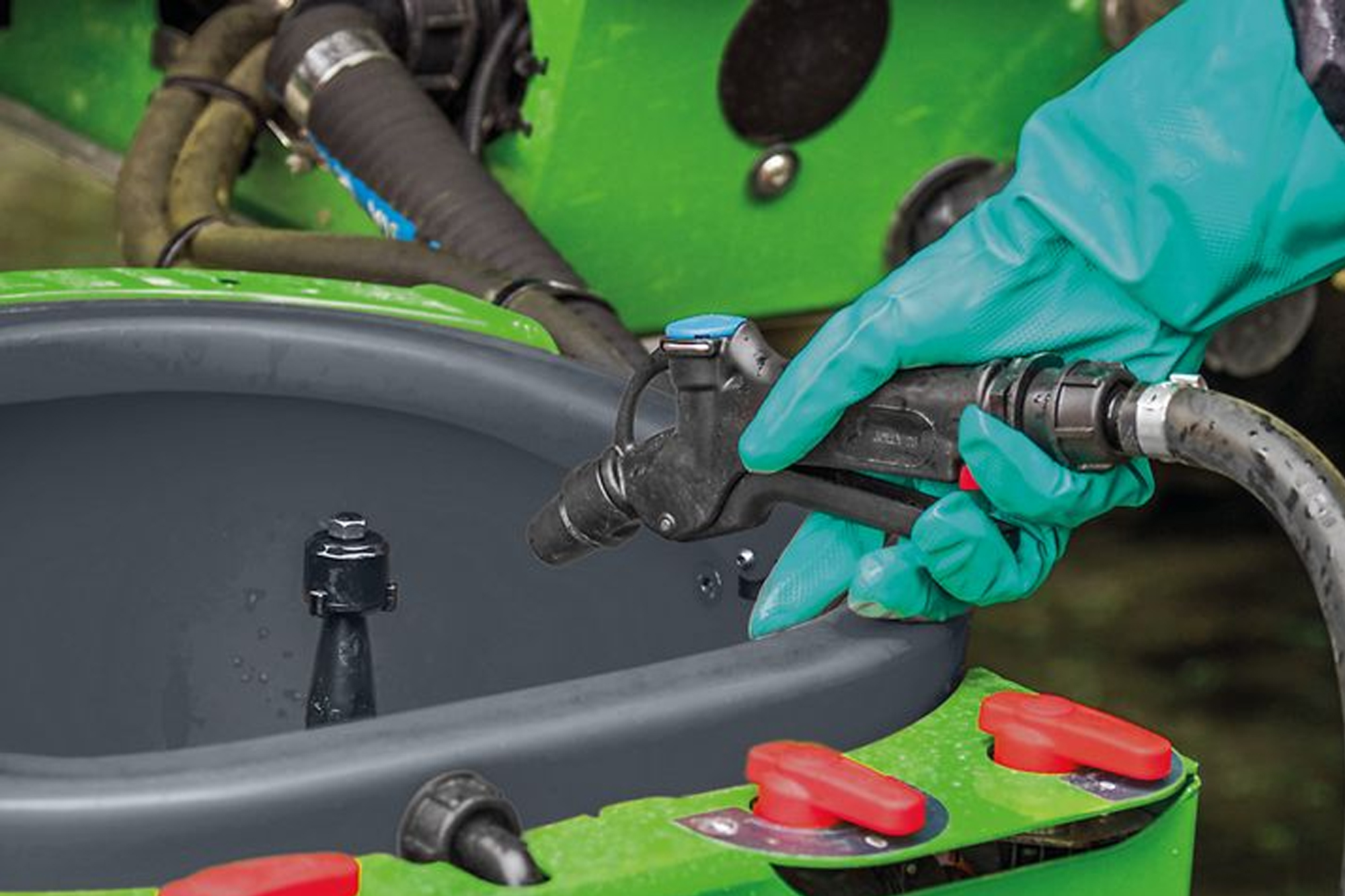

Der 60 l fassende Einspülbehälter befindet sich direkt vor der Bedienarmatur. Die konische Behälterform mit zentralem Auslass und die enorme Absaugleistung von bis zu 200 l/min garantieren eine schnelle, störungsfreie Befüllung sowie eine restlose Entleerung.

Vorteile des Einspülbehälters:

• Absaugleistung von bis zu 200 l/min – für eine schnelle, störungsfreie Befüllung und restlose Entleerung
• Stufenlos einstellbare Mischdüse – zur Verhinderung von Verstopfungen bei pulver- und granulatförmigen Mitteln
• Stufenlos einstellbare Hochleistungs-Ringleitung
• Über eine optionale Spülwasserpumpe kann der Einspülbehälter auch während der Druckbefüllung mit Spülwasser versorgt werden
• Staub- und flüssigkeitsdichter Einspülbehälterdeckel als praktische Ablagemöglichkeit mit integrierter Abtropfvorrichtung
• Kanisterreinigungsdüse mit praktischer Druckplatte für die Reinigung von Messbecher und Kanister
• Kleine Aufstandsfläche an Kanisterreinigungdüse, an der die Düse zur Reinigung des Kanisterhalses aktiviert werden kann

„Beim Reinigen helfen zudem kleine Details wie die Möglichkeit, die Schleuse bei Druckbefüllung mit Klarwasser betreiben zu können.“
(„profi“ - Fahrbericht Amazone UX 5201 Super - 10/2017)

„Der stabile Deckel dient nicht nur als gerade Abstellfläche für den Messbecher oder Ablage für Bittersalzsäcke, sondern hat auch Halter, um gespülte Kanister auslaufen lassen zu können – vorbildlich“
(„profi“ - Fahrbericht Amazone UX 5201 Super - 10/2017)
