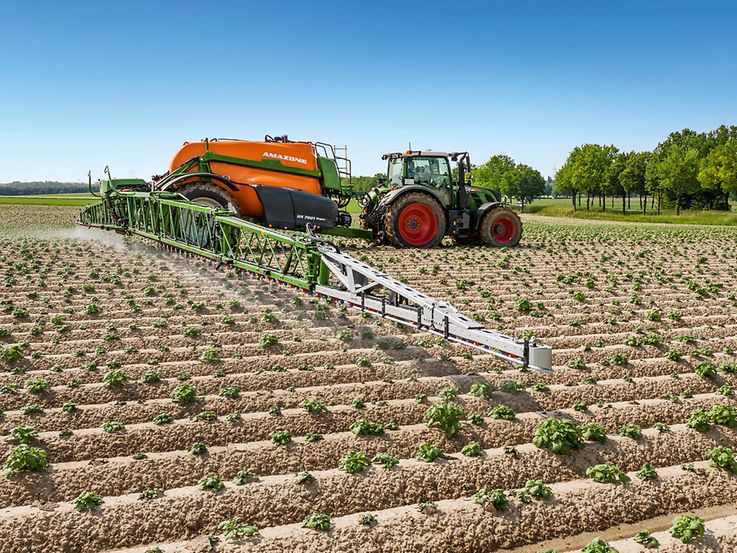

Gleichzeitig superleicht, superstabil und superkompakt

AMAZONE Gestänge sind durch die spezielle Profilbauweise gleichzeitig superleicht und superstabil. Die Arbeitsbreiten der Gestänge von 21 bis 48 m erlauben eine optimale Anpassung an die Betriebsstruktur. Hochwertige Qualität sichert auch bei sehr hohen Flächenleistungen eine lange Lebensdauer.

Kompakte Transportmaße mit Transportbreiten ab 2,40 m tragen auch auf der Straße für einen sicheren Straßentransport bei.

Alles sitzt: Das Gestänge sitzt spielfrei gesichert in der Transportstellung. Stöße werden auf dem Feld und auch in der Transportstellung über die Parallelogrammaufhängung abgefedert. Das ist Komfort pur und sichert vor allem die Langlebigkeit des Gestänges.

1. feste Auflage
2. gefederte Auflage

Von den Gestängen tropft keine Spritzflüssigkeit auf den Traktor. Das Gestänge berührt auch nicht die Traktorkabine.

Konzentration auf das Wesentliche: die Straße vor Ihnen
Sie können sich ganz auf das Fahren konzentrieren. Die Übersicht im Straßenverkehr ist vorbildlich. Wo der Traktor durchpasst, da passt auch die Anhängespritze durch. Keine überstehenden Teile, keine Gestängebeschädigungen.

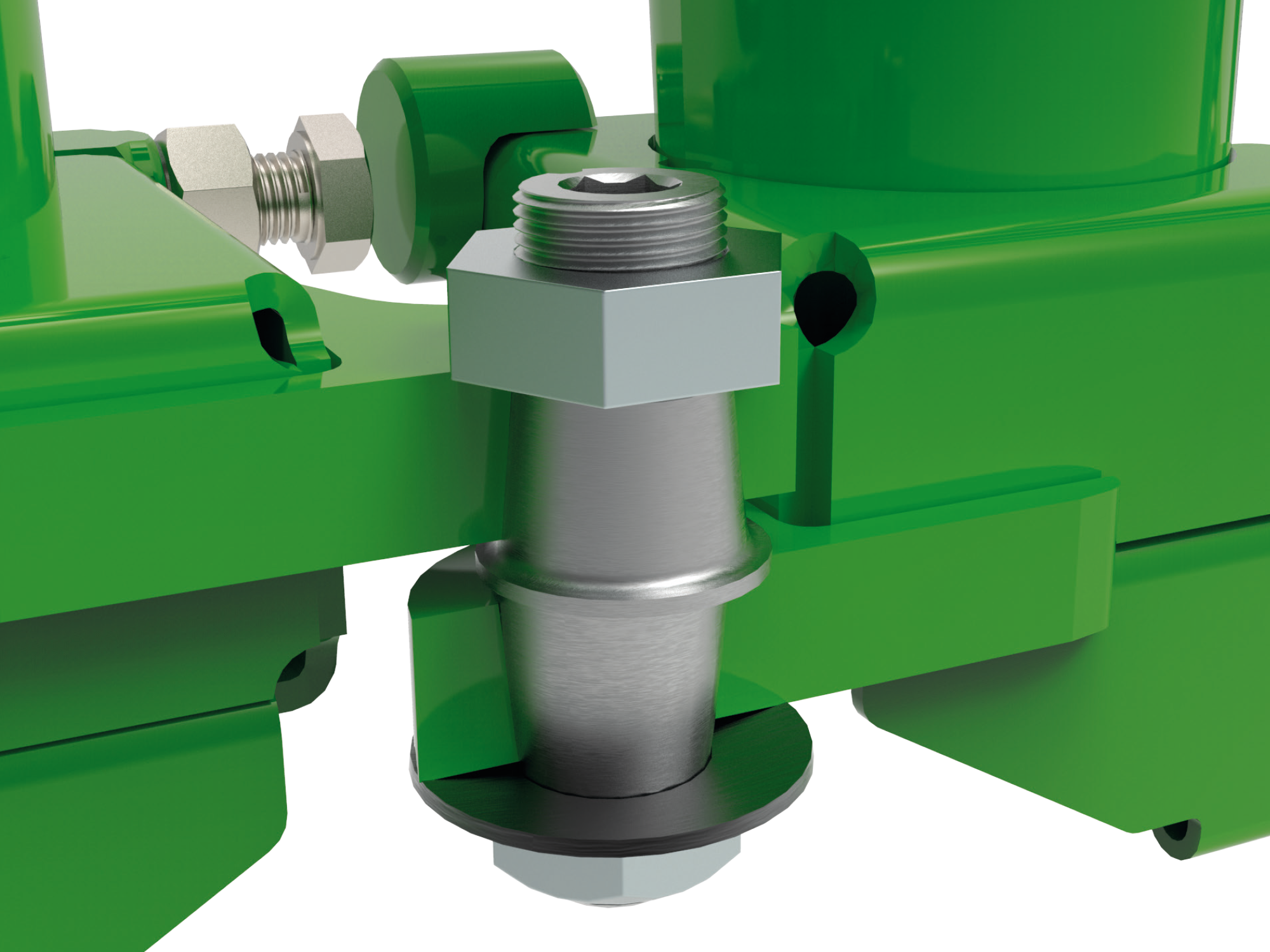

Die jahrzehntelange Erfahrung im Gestängebau macht sich bezahlt: Der konische Gelenkbolzen ist das intelligente Zentrum einer durchdachten Gestängephilosophie! Das Gestänge sitzt spielfrei auf dem konischen Gelenkbolzen und sichert dem Anwender auch nach Jahren noch eine optimale Gestängefunktion.

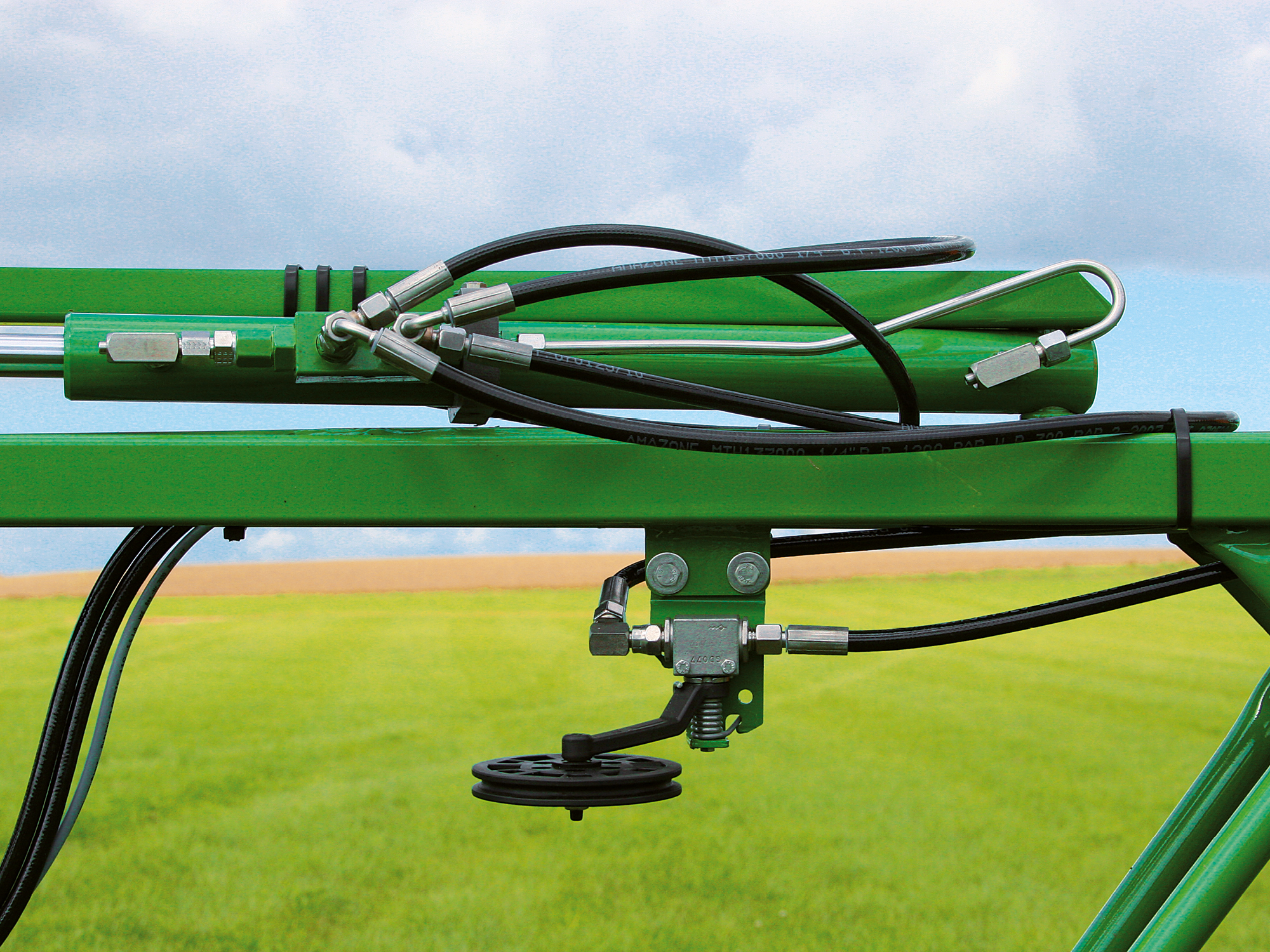

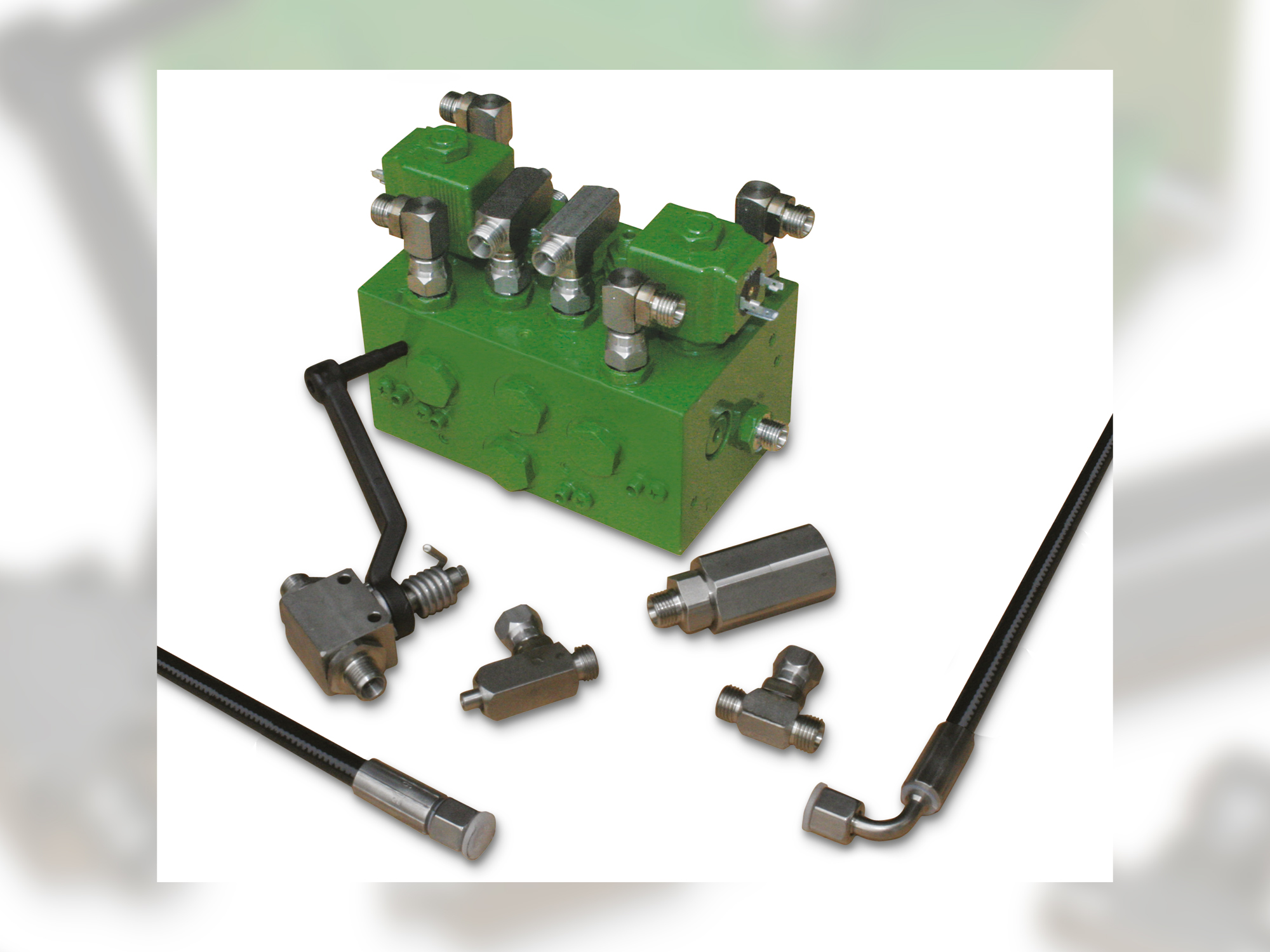

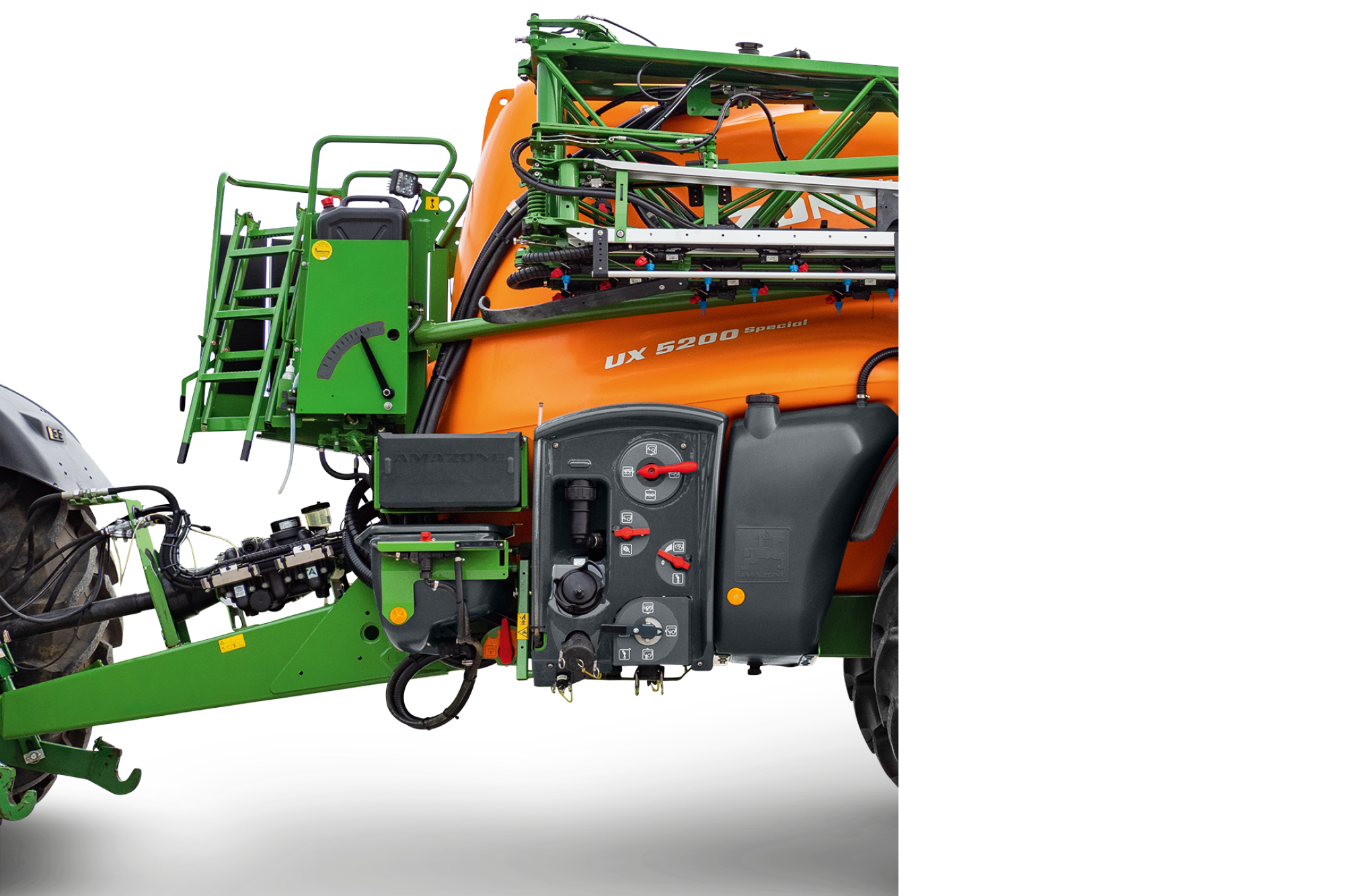

Der standardmäßige Einsatz von Edelstahl, die kathodische Tauchlackierung im Automobilstandard sowie der gezielte Einsatz von Kunststoffen und Aluminium sind der Garant für eine lange Lebensdauer.

Eine hochwertige Mehrschichtlackierung gewährleistet höchste und langlebige Qualität.

1. Stahlblech
2. Zink-phosphatierung (Kristallschicht)
3. KTL-Grundierung
4. Decklackierung

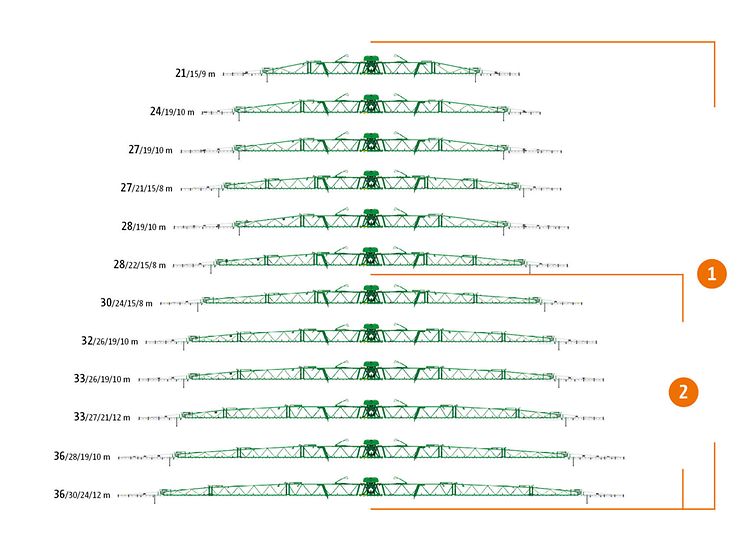

Super-L2-Gestänge mit Arbeitsbreiten von 21 bis 36 Meter
Superschmale Transportbreite von nur 2,40 m bei allen dreiteiligen Super-L2-Gestängen mit Arbeitsbreiten von 21, 24, 27 und 28 m. Sensationelle Transportbreite von nur 2,60 m bei allen vierteiligen Super-L2-Gestängen mit Arbeitsbreiten von 27, 28, 30, 32, 33 und 36 m (UX 6201: 2,80 m).

Mit Arbeitsbreiten von 21 bis 40 Meter

Superschmale Transportbreite von nur 2,40 m bei allen dreiteiligen Super-L2-Gestängen mit Arbeitsbreiten von 21, 24, 27 und 28 m. Sensationelle Transportbreite von nur 2,60 m bei allen vierteiligen Super-L2-Gestängen mit Arbeitsbreiten von 27, 28, 30, 32, 33, 36, 39 und 40 m (UX 6200: 2,80 m).

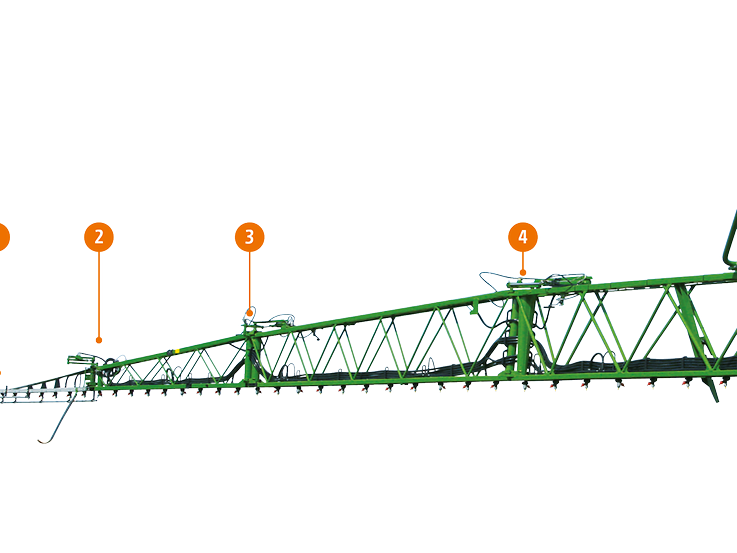

1. 12 m
2. 23 m
3. 32 m
4. 39 m

Alle Hydraulikfunktionen sind über das ISOBUS-Terminal von der Traktorkabine aus zuverlässig und einfach durchzuführen. Über einen Multifunktionsgriff erfolgt die Bedienung besonders komfortabel.

Folgende Funktionen sind möglich:
Höheneinstellung, Aus-/Einklappung, einseitige Klappung mit reduzierter Fahrgeschwindigkeit (max. 6 km/h), Gestängereduzierung, Neigungseinstellung.

Zusätzlich zu den Funktionen von Profi-Klappung 1 ist mit Profi-Klappung 2 eine einseitige und unabhängige Anwinkelung des Gestänges möglich.

1. Einseitige Klappung
   (über Vorwahlklappung, Profi-Klappung 1 oder Flex-Klappung 2)
2. Anwinkelung
   (über Profi-Klappung 2)

Im GPS-Switch des Bedien-Terminals kann das Gestänge schon vor dem Erreichen der unbehandelten Fläche mit der Gestängeabsenkung beginnen. Beim Öffnen der Düsen befindet sich das Gestänge somit schon in Arbeitshöhe. Voraussetzung hierfür ist eine Feldgrenze im GPS-Switch sowie ein AMAZONE ISOBUS-Terminal.

Mit der automatischen, serienmäßigen Gestängeaushebung AutoLift wird das Gestänge bei jedem Abschalten der Maschine in die gewünschte Höhe angehoben. Bei Spritzstart senkt es sich wieder auf die Zielhöhe ab. Dies vermindert die Gefahr von Gestängeschäden am Vorgewende.

• Automatische Gestängeabsenkung im GPS-Switch
  Im GPS-Switch des Bedien-Terminals kann das Gestänge schon vor dem Erreichen der unbehandelten Fläche mit der Gestängeabsenkung beginnen. Beim Öffnen der Düsen ist das Gestänge somit schon in Arbeitshöhe. Voraussetzung hierfür ist eine Feldgrenze im GPS-Switch sowie ein AMAZONE ISOBUSTerminal

1. Arbeitshöhe
2. Vorgewendehöhe

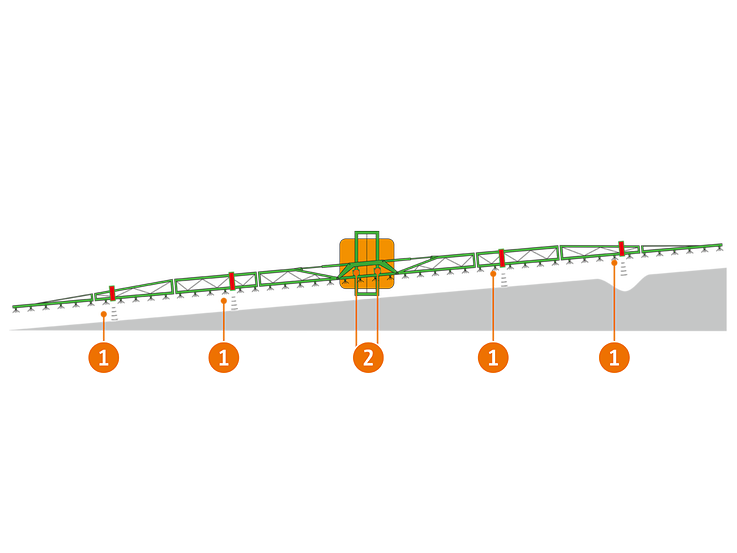

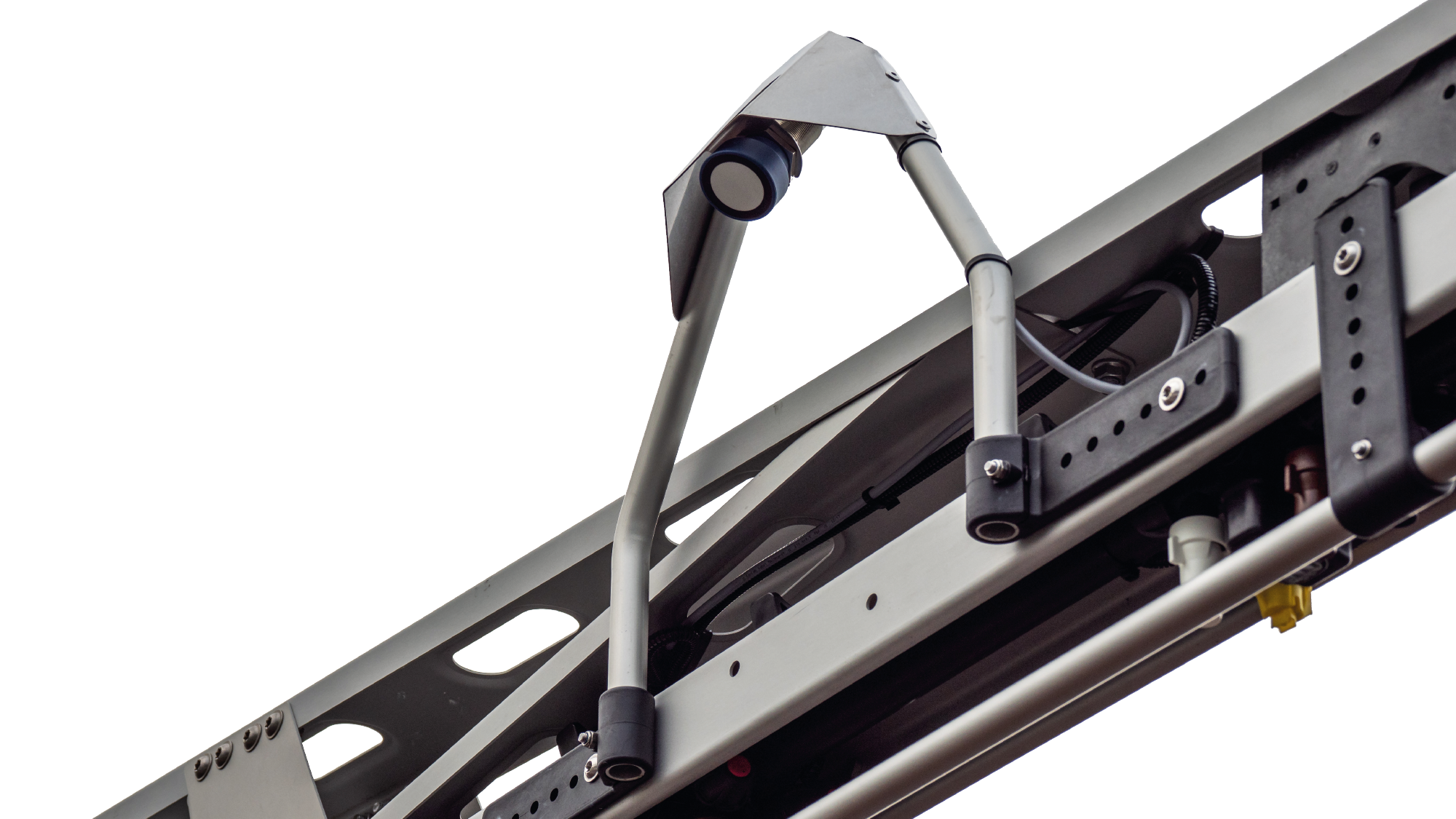

Als Ausstattung für die Super-L-Gestänge bietet AMAZONE für die Anhängefeldspritzen UX die vollautomatische Gestängeführung DistanceControl mit 2 oder DistanceControl plus mit 4 Sensoren an. Bei stark unterschiedlich entwickelten Beständen oder partiellem Lagergetreide kann es passieren, dass das Gestänge bei der Ausstattung mit 2 Sensoren in den Bestand abtaucht. In diesem Fall schafft die Ausstattung mit 4 Sensoren Abhilfe. Die Sensoren sind elektrisch parallel geschaltet und es wird der Sensor berücksichtigt, der am dichtesten zur Zielfläche ist.

Vorteile der Gestängeführung DistanceControl:

• Vollautomatische Gestängeführung inklusive Höhenführung, Neigungsverstellung und Gestängeanheben am Vorgewende
• Automatische beidseitige Gestängeanwinkelung (in Kombination mit Flex-Klappung 2)

1. Ultraschallsensoren
2. Winkelsensoren
