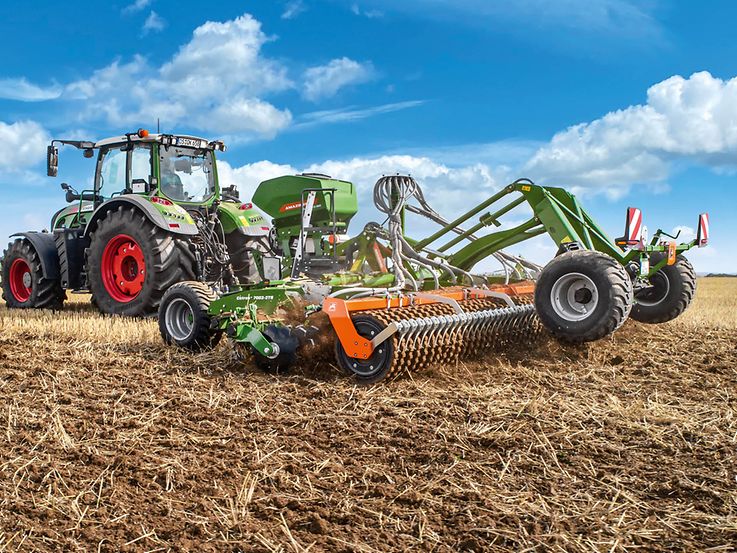

Die Anhänge-Kompaktscheibenegge mit Schwenkfahrwerk als XL-Variante

Mit den Catros^XL 03-2TS-Produkttypen ist auch das Segment der Anhänge-Kompaktscheibenegge mit Schwenkfahrwerk als XL-Variante mit den 610 mm großen Scheiben für bis zu 16 cm Arbeitstiefe erhältlich. Aufgrund der großen Abstände zwischen den beiden Scheibenreihen und der Walze zeichnet sich die Maschine durch einen großen Durchgang an organischer Masse aus. Durch das zusätzlich höhere Eigengewicht der Maschine dringt sie sehr gut in trockene Böden ein.

• CatrosXL 5003-2TS, 5,0 m Arbeitsbreite
• CatrosXL 6003-2TS, 6,0 m Arbeitsbreite

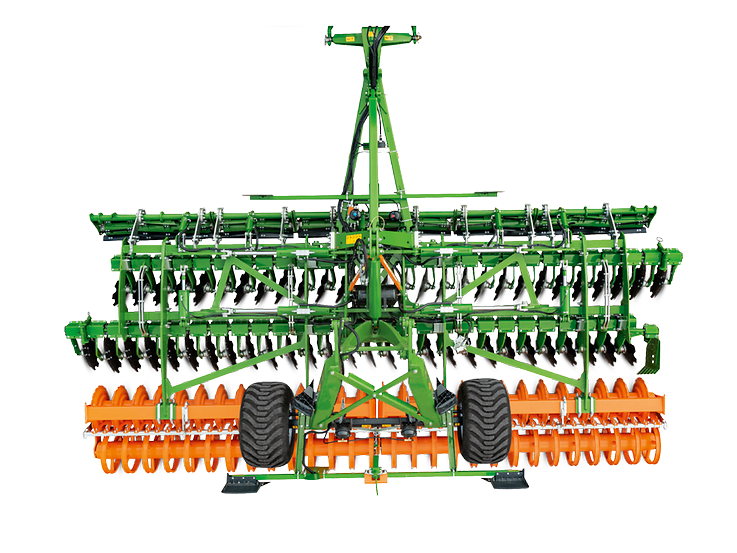

Zur Grundausstattung der Anhängemaschinen Catros-2TS mit Arbeitsbreiten von 4 bis 7 m gehört das hinter der Maschine liegene Schwenkfahrwerk. Das Gewicht des Fahrwerks kann bei schweren Böden für einen besseren Einzug genutzt werden. Darüber hinaus kann das TS-Fahrwerk als Schwingungstilgung unter Extrembedingungen dienen. Für das Wenden am Vorgewende wird es allerdings nicht benötigt. Die Maschine kann problemlos auf der Walze drehen.

Mit dem Smart Frame System bietet AMAZONE eine für Kompaktscheibeneggen völlig neue Form der Arbeitstiefeneinstellung an. Zur Einstellung der Arbeitstiefe werden die kompletten Scheibenreihen gedreht. So werden die Scheiben entweder, um tiefer zu arbeiten, vom Rahmen weg oder um flacher zu arbeiten, zum Rahmen hin gedreht. Dabei bleibt der Hauptrahmen immer parallel zum Boden.

Einfaches und unkompliziertes Ein- und Verstellen der Arbeitstiefe

• Komplett unabhängige Arbeitstiefeneinstellung von Vor- und Hauptwerkzeug
• Erste und zweite Scheibenreihe arbeiten immer in der gleichen Tiefe
• Komfortabel bei kurzzeitiger Änderung der Arbeitstiefe, um z. B. in Fahrgassen oder am Vorgewende tiefer zu arbeiten

• Umso tiefer gearbeitet wird, desto größer ist automatisch der Abstand zwischen den Scheiben und dem Hauptrahmen. Bei einer Vergrößerung der Arbeitstiefe werden die Scheiben vom Rahmen und der Nachlaufwalze weggedreht

Ein Top-Argument für die Catros 03 ist das Smart Frame System mit flexibler Arbeitstiefeneinstellung der einzelnen Werkzeuge

• Unabhängige Einstellung von Vorwerkzeug und Scheibe
• Unabhängige Einstellung von Vorwerkzeug und Scheibe zum Rahmen

• In Kombination mit der hydraulisch stufenlosen Arbeitstiefenverstellung bietet das Smart Frame System ein Maximum an Komfort
• Für eine Veränderung der Arbeitstiefe braucht die Fahrerkabine nicht verlassen werden
• Die vom Traktorsitz aus perfekt einsehbaren Skalen zeigen aktuelle Einstellungen an
• Neben der unabhängigen Einstellung von Vorwerkzeug und Scheiben, bleibt bei einer Arbeitstiefenveränderung die Einstellung eines Heckstriegels auch unverändert

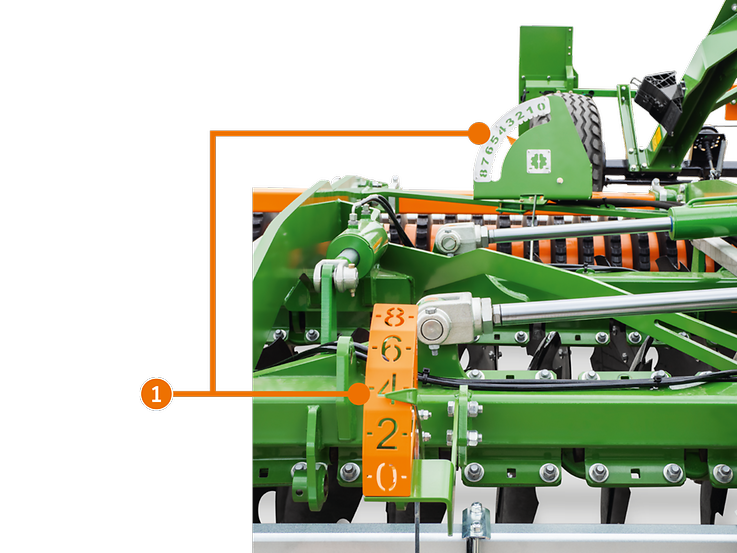

1. Einfache Arbeitstiefeneinstellung der Grundmaschine
Die Maschinen der Baureihe Catros 03 zeichnen sich durch ein einzigartiges Konzept der Arbeitstiefeneinstellung aus. Die Walze ist in einer festen Verbindung mit dem Hauptrahmen. Zur Arbeitstiefeneinstellung werden die beiden Scheibenreihen komplett verdreht.

• Komfortable Arbeitstiefeneinstellung, da der Hauptrahmen in gleicher Position bleibt.
• Verstopfungsfrei in Extrembedingungen. Durch das Drehen der Scheibenreihen bleibt mehr Platz zwischen den Scheiben und dem Rahmen sowie der Walze.

2. Flexible Arbeitstiefeneinstellung der Vorwerkzeuge
Mit einer breiten Auswahl an Vorwerkzeugen bietet AMAZONE für alle Bedingungen die passende Werkzeugkombination.

• Unabhängige Einstellung von Vorwerkzeug und Scheibe
• Unabhängige Einstellung von Vorwerkzeug und Scheibe zum Rahmen

3. Unabhängige Tiefe der Walze und des Heckstriegels
Mit über 10 verschiedenen Walzen und damit dem wohl breitestem Walzenprogramm auf dem Markt, bietet AMAZONE für jeden Boden die ideale Walze. Die verschiedenen Walzen gewähren eine optimale Rückverfestigung nach Ihren Ansprüchen. Die Arbeitstiefe der Walze ist unabhängig zur Arbeitstiefe der Scheibe, sodass ein aufwändiges Einstellen und Anpassen der Höhe entfällt!

Mit den Kompaktscheibeneggen Catros und Certos fahren Sie problemlos Arbeitsgeschwindigkeiten von 10 bis 18 km/h. Das ermöglicht Ihnen enorm hohe Flächenleistungen und reduziert den Arbeitszeitbedarf auf ein Minimum. Entscheidend für den wirtschaftlichen Erfolg sind aber auch niedrige Kraftstoff-, Verschleiß- und Reparaturkosten.

Die 610 mm großen, gezackten Catros^XL-Scheiben ermöglichen eine tiefere Bearbeitung bei maximaler Durchmischung. Ein perfekter Einzug selbst unter härtesten Bedingungen garantiert Arbeitstiefen von bis zu 16 cm, sodass ein homogenes Einmischen erreicht wird.

• Arbeitstiefen von 5 bis 16 cm
• Scheibenstärke 6 mm/Scheibendurchmesser 610 mm/grob gezackt
• Großer Abstand zwischen zweiter Scheibenreihe und Walze
• Optimal zur Einarbeitung von Zwischenfürchten und Körnermais

1. Catros^XL 610 mm (grob gezackt)

Ein Abschmieren der Scheibenlagerung ist nicht erforderlich, was den Gesamtwartungsaufwand deutlich reduziert. Gleitringdichtungen werden seit Jahrzehnten im Baumaschinenbereich zur Abdichtung von Laufwerksrollen bei Gleiskettenfahrzeugen eingesetzt und arbeiten auch dort unter härtesten Einsatzbedingungen absolut zuverlässig.

Ihre Vorteile

• Wartungsfreie Scheibenlagerung mit Gleitringdichtung und Lebensdauerschmierung
• Wartungsfreie Überlastsicherung über Gummifederelemente
• Scheibeneinzelaufhängung für optimale Bodenkonturanpassung und sehr guten Durchgang

1. 2-reihiges Schrägkugellager
2. 2 x Rollkörper (O-Ring)
3. 2 x Gussringe mit Gleitfläche
4. Gleitringdichtung eingebaut in konische Aufnahmen
5. Getriebeölfüllung
6. 1.000.000-fach bewährt!

Mit einem Winkel von 17° bei der vorderen und 14° bei der hinteren Scheibenreihe sind die Catros⁺ und Catros^XL-Scheiben besonders steil angeordnet. Das sichert die fließende Übergabe des Boden-Organik-Gemisches von der ersten zur zweiten Scheibenreihe und führt zu einer erstklassigen Durchmischung von Erde und Pflanzenmaterial. Im Vergleich mit flach angestellten Scheiben ist der Abwurfwinkel bei steiler Scheibenanordnung deutlich kleiner. So wird das aufgewühlte Boden-Organik-Gemisch schon vor der Nachlaufwalze wieder richtig auf der Bodenoberfläche abgelegt.

• Die über ein Langloch in der Höhe einstellbaren Randscheiben ermöglichen einen sauberen Anschluss unter allen Bedingungen.

Ob Catros⁺, Catros^XL oder Certos, bei allen Maschinen ist jede Scheibe über elastische Gummifederelemente einzeln am Rahmen aufgehängt. Besser als bei Maschinen mit starrer Scheibenaufhängung kann jede Hohlscheibe individuell der Bodenkontur folgen, sodass Spuren nicht einfach zugeschüttet, sondern intensiv bearbeitet werden. So lässt sich auch bei Unebenheiten in der Bodenoberfläche eine gleichmäßig flache Bodenbearbeitung durchführen. Die Einzelaufhängung der Scheiben ermöglicht zugleich den optimalen Durchgang großer Mengen organischer Masse im Vergleich zu einer paarweisen Anordnung und Aufhängung der Scheiben für einen höheren Durchgang.

Die elastischen Gummifederelemente an jeder Scheibenaufhängung dienen nicht nur der optimalen Anpassung an die Kontur der Bodenoberfläche, sondern auch als Überlastsicherung für die einzelnen Scheiben. Die groß dimensionierten Gummifedern sind wartungsfrei und zeichnen sich durch einen großen Federweg aus, der Ihnen Sicherheit auch bei großen Steinen bietet.
