Ausgestattet mit der hydraulischen Schieberbetätigung ­bietet AMAZONE eine einfache Möglichkeit der direkte ­Bedienung der Schieber über zwei doppeltwirkende ­hydraulische Steuergeräte des Traktors an. Wie alle ZA-V-Produkttypen ist auch diese Variante mit dem Präzisionsstreuwerk für Arbeitsbreiten von 10 bis 36 m und mit dem Soft Ballistic System SBS ausgerüstet. Sie wird mit Behälter­volumina von 1.400 bis 4.200 l angeboten.

Über je einen Einstellhebel auf der linken und der rechten Seite können die kompletten Schieberkonsolen unterhalb der Auslauföffnungen eingestellt werden. Über einen zusätzlichen Klemmhebel wird die Position der Schieberkonsole fixiert. Die Besonderheit bei dieser Art der hydraulischen Schiebereinstellung liegt darin, dass der Hydraulikzylinder für die Schieberbetätigung immer komplett öffnet oder schließt. Die Position des Einstellhebels dient nur zur ­Arretierung der Schieberkonsole nicht als Anschlag des Schiebers und steht somit auch nicht unter Druck. Ein unbeabsichtigtes Öffnen bzw. Einstellen der Ausbringmenge ist somit ausgeschlossen.

Vorteile der hydraulischen ­Schieberbetätigung:

• Kein Bedien-Terminal erforderlich
• Unabhängige hydraulische Schieberbetätigung durch zwei doppeltwirkende Steuergeräte
• Alternativ auch mit einfacher 3-Wegeeinheit

Komfortabel elektrisch einstellen und steuern

Die elektrische Bedieneinheit EasySet erlaubt eine be­sonders einfache und komfortable Bedienung des ZA-V.

Mit Hilfe des EasySet-Bedien-Computers lassen sich die Auslaufschieberöffnungen links und rechts getrennt von­einander per Tastendruck einstellen und während der Fahrt nachregeln. Dies ermöglicht auch individuelle Mengen­anpassungen für die linke und rechte Seite.

Zur Bedienung des Limiter V⁺ wird zunächst die gewünschte Absenktiefe für die jeweilige Einstellung über „+/-“-Tasten am Bedien-Computer vorgewählt. Die Aktivierung erfolgt dann mit einer speziellen Limiter-Taste. Ein Wechsel der Limiter-Funktionen, z.B. von Randstreuen auf Grenz- oder Grabenstreuen, erfolgt ebenfalls über die „+/-“-Tasten. Sollte die Situation es erfordern, kann z.B. beim Graben­streuen die Streumenge in Richtung Feldgrenze reduziert werden.

Da keine Hydraulikanschlüsse erforderlich sind, lässt sich der ZA-V Easy schneller an- und abbauen. So müssen, um den Streuer in Betrieb zu nehmen, lediglich ein 3-poliges Stromkabel und die Gelenkwelle mit dem Schlepper gekoppelt werden.

Der ZA-V Control verfügt serienmäßig über den maschinen­spezifischen Bedien-Computer AmaSpread⁺.

Alle wichtigen Funktionen können direkt über beleuchtete Funktionstasten angesteuert werden. Die Funktionstasten und das beleuchtete 5,7 Zoll Display mit den großen Symbolen und Ziffern zeigen alle Funktionen klar und deutlich an. Die einfache Bedienstruktur und Menüführung des AmaSpread⁺ sorgen für einen hohen Bedienkomfort.

Der AmaSpread⁺ kann links und rechts jeweils bis zu 3 Teil­breiten schalten. Direkt im Terminal können die kompletten Einstellungen für insgesamt 20 Dünger gespeichert und jederzeit wieder aufgerufen werden. Zur Dokumentation der bearbeiteten Fläche, ausgebrachten Menge und der benötigten Zeit verfügt der AmaSpread⁺ außerdem über eine Auftragsverwaltung mit bis zu 99 Aufträgen.

Serienmäßig verfügen alle ZA-V Control mit AmaSpread⁺ als Profis Control auch über eine fahrgeschwindigkeitsabhängige Mengenregelung und modernste 200-Hz-Wiegetechnik mit zwei Wiegezellen. Optional steht für den ZA-V Profis Control auch der Neigungssensor zur Verfügung, der auch in Hang­lagen immer ein präzises Wiegeergebnis liefert.

Der ZA-V Control ­unterstützt außerdem auch die optional erhältlichen Leermeldesensoren, die beim Unterschreiten eines zuvor eingestellten Füllstandes eine Information im Terminal getrennt für die linke und rechte ­Behälterseite anzeigen.

Der Limiter V⁺ kann mit dem AmaSpread⁺ ebenfalls bedient werden. Im Düngermenü können für jeden einzelnen Dünger separate Voreinstellungen für das Rand-, Grenz- und Grabenstreuen vorgenommen werden, die über die einzelnen Funktionstasten auf der Bedienoberfläche jeweils direkt angewählt werden können. So kann der Landwirt mit dem mechanisch angetriebenen ZA-V jetzt auch in Verbindung mit dem AmaSpread⁺, je nach Grenzsituation, während der Fahrt vom Traktorsitz aus, ganz einfach per Knopfdruck zwischen Normal-, Rand-, Grenz- und Graben­streuen feinstufig wechseln.

Der mechanisch angetriebene ISOBUS-Streuer

Der mechanisch angetriebene Streuer ZA-V Tronic verfügt serienmäßig über ISOBUS und eine 8-fache Teilbreitenschaltung über Mengenanpassung.

Aufgrund des Streuwerks des ZA-V mit mengeneffektfreier Auslauföffnung und stabilem dreieckigen Streubild können mit der Maschine sehr gute Ergebnisse beim Ausstreuen von Keilen und Ausläufern durch die Teilbreitenschaltung über Mengenanpassung erzielt werden. Durch die mengen­effektfreie Auslauföffnung des ZA-V-Streuers bleibt die Querverteilung des Düngers bei vari­ierender Ausbringmenge immer konstant.

Als Profis Tronic verfügt der Streuer über eine fahrgeschwindigkeitsabhängige Mengenregelung und modernste 200-Hz-Wiegetechnik mit zwei Wiegezellen. Optional steht für den ZA-V Profis Tronic auch der Neigungssensor zur Verfügung, der auch in Hanglagen immer ein präzises Wiegeergebnis liefert.

Für ein komfortables Rand-, Grenz- und Grabenstreuen kann der Limiter V⁺ mit jedem ISOBUS-Terminal bedient werden.

Der hydraulisch angetriebene ISOBUS-Streuer

Das ZA-V-Programm wird nach oben mit dem hydraulisch angetriebenen ZA-V Hydro abgerundet. Die „Profis“-Wiegetechnik sowie ISOBUS-Kommunikation sind beim ZA-V Hydro serienmäßig.

Durch den hydraulischen Streuscheibenantrieb wird ein beidseitiges Rand-, Grenz- und Grabenstreuen ermöglicht. Zwischen diesen einzelnen Funktionen für das Streuen am Feldrand kann während der Fahrt umgeschaltet werden. Sollte die voreingestellte Drehzahl für ein exaktes Streuen am Rand nicht passen, kann diese während der Fahrt über das Terminal angepasst werden. Diese Änderungen werden dann automatisch im Terminal für die jeweilige Grenzsitu­ation abgespeichert.

Neben einem düngerschonenden, einfach umschaltbaren und justierbaren Streuen an der Feldgrenze, bietet der ZA-V Hydro den Vorteil, dass der Streuer komplett unabhängig von der Motordrehzahl des Traktors arbeitet. Das spart Kraftstoff.

Für das Streuen in Ausläufern und Keilen kann der ZA-V Hydro insgesamt 16 Teilbreiten im Automatikmodus über die AMAZONE Section Control-Software GPS-Switch und 8 Teilbreiten im handbedienten Modus ansteuern.

Mit jeder ISOBUS-fähigen Maschine bietet AMAZONE modernste Technik mit nahezu unbegrenzten Möglichkeiten an. Ob Sie ein Bedienterminal von AMAZONE nutzen oder direkt ein vorhandenes ISOBUS-Terminal Ihres Traktors, spielt dabei keine Rolle. ISOBUS kennzeichnet einen weltweit gültigen Kommunikationsstandard zwischen Bedienterminal, Traktoren und Anbaugeräten einerseits und Farm Management Information Systemen andererseits.

Das bedeutet, Sie können mit einem Terminal alle Ihre ISOBUS-fähigen Geräte steuern. Sie verbinden nur die Maschine mit dem jeweiligen ISOBUS-Terminal und schon befindet sich die gewohnte Bedienoberfläche auf dem Monitor Ihrer Traktorkabine.

Vorteile ISOBUS:

• Weltweite Normung sorgt für einheitliche Schnittstellen und Datenformate, sodass eine Kompatibilität auch zu Fremdherstellern sichergestellt wird
• Plug and Play zwischen Maschine, Traktor und weiteren ISOBUS-Geräten

Alle ISOBUS-Terminals von AMAZONE können serienmäßig über den Task Controller sowohl Maschinendaten, als auch ortsbezogene Daten erfassen und speichern. Anschließend können die gesammelten Daten in Ihrem Farm Management Information System verwendet werden.

• Aufträge einfach erstellen oder laden
• Aufträge abarbeiten
• Die geleistete Arbeit dokumentieren und exportieren
• Abarbeiten von Applikationskarten im ISO-XML Format

AMAZONE Maschinen und Bedienterminals bieten einen sehr einfach und sicher zu bedienenden Funktionsumfang.

Ihre Vorteile:

• Höchste Kompatibilität und Funktionssicherheit Ihrer ISOBUS-Geräte
• Keine zusätzlichen Module auf der Maschinenseite. Alle ISOBUS-Maschinen von AMAZONE sind bereits serienmäßig mit den erforderlichen ISOBUS-Funktionalitäten ausgerüstet
• Praxisorientierte Maschinen-Software und logische Menüstruktur
• MiniView-Anzeige mit allen AMAZONE Terminals und weiteren ISOBUS-Terminals. Sehen Sie zum
• Beispiel die Maschinendaten in der Kartenansicht.
• Möglichkeit der Maschinenbedienung über das Traktorterminal oder eine 2-Terminallösung
• Flexible Zuweisung der Karten- und Maschinenansicht zwischen dem Traktorterminal und dem Bedienterminal
• Einmaliges Bedienkonzept. Frei konfigurierbare Anzeigen und individuelle Bedienoberflächen für jeden Fahrer
• Nützliche, zusätzliche Funktionen wie die automatische Gestängevorabsenkung bei Ihrer AMAZONE Pflanzenschutzspritze
• Integrierte Task Controller Datenloggerfunktion

Vorteile der AMAZONE Maschinen-Software:

• Anwenderorientiert und intuitiv
• Auf die Maschine zugeschnitten
• Funktionsumfang oberhalb des ISOBUS-Standards

Mit dem ISOBUS-fähigen AmaTron 4 und dem AmaPad 2, bietet AMAZONE zwei besonders komfortable Bedien-Terminals für Ihre ISOBUS-Maschinen an. Neben der reinen Maschinenbedienung gibt es zudem noch weitere Anwendungsmöglichkeiten, wie zum Beispiel die automatische Teilbreitenschaltung GPS-Switch (Section Control).

• Alle Anwendungen sind bereits vorinstalliert und können zunächst kostenfrei ausprobiert werden
• Intuitive und übersichtliche Bedienung

Einfache und komfortable Bedienung so intuitiv wie Ihr Tablet: Warum nicht auch ein Terminal so intuitiv wie ein Tablet oder Smartphone bedienen? AMAZONE hat mit diesem Gedanken ein bedienfreundlicheres AmaTron 4 entwickelt und bietet mit diesem einen spürbar flüssigeren Arbeitsablauf, insbesondere auch in der Auftragsverwaltung. Der AmaTron 4, mit seinem 8-Zoll großen Multitouch-Farbdisplay erfüllt höchste Ansprüche und bietet Ihnen eine maximale Benutzerfreundlichkeit. Per Fingerwisch oder über das App-Karussell gelangt man schnell von Anwendung zu Anwendung bzw. dem klar und einfach strukturierten Bedienmenü. Eine praktische MiniView, eine frei konfigurierbare Statuszeile, als auch eine virtuelle Lightbar machen die Benutzung des AmaTron 4 besonders übersichtlich und komfortabel.

Vorteile des AmaTron 4:

• Automatischer Vollbildmodus bei Nicht-Bedienung
• Automatisches Einblenden der Schaltflächen über Näherungssensor
• Praktisches MiniView-Konzept
• Bedienung über Touch-Display oder Tasten
• Besonders intuitiv und anwendungsfreundlich
• Feldbezogene Dokumentation
• Praxisorientierte und intelligente Menüführung
• Praktisches Schnellstartmenü mit Import-/Export von Auftragsdaten, Hilfefenstern, Tag-Nacht-Modus und der AUX-N-Belegung

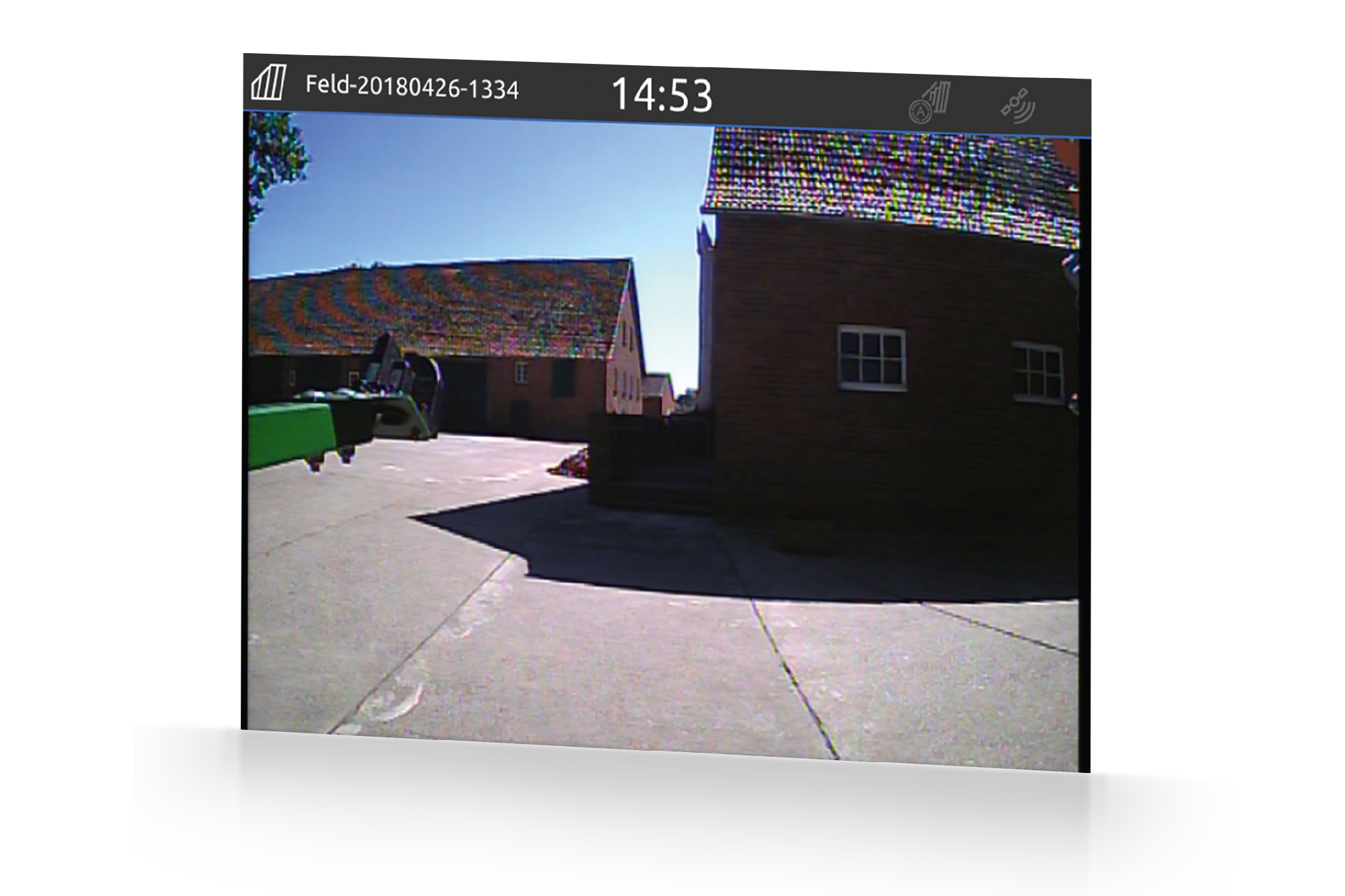

• 1 Kameraeingang und automatische Rückwärtsfahrterkennung
• Kostenfreie Testphase für alle kostenpflichtigen Lizenzen
• AmaTron Connect – für den optionalen Einstieg ins digitale Zeitalter

Serienmäßig mit:

• GPS-Maps&Doc

Mit dem AmaPad 2 bietet AMAZONE ein besonders hochwertiges Bedienterminal an. Das 12,1 Zoll große Multitouch-Farbdisplay ist besonders komfortabel und erfüllt höchste Ansprüche an das Precision Farming. Die Bedienung des AmaPad 2 erfolgt ausschließlich über Touch.

Mit dem praktischen „MiniView-Konzept“ können Anwendungen, die man derzeit nicht aktiv bedienen, aber überwachen will, übersichtlich an der Seite dargestellt werden. Bei Bedarf können diese „per Fingerzeig“ vergrößert werden. Die Möglichkeit, sich ein „Instrumentenbrett“ individuell mit Anzeigen zu belegen, runden die Bedienergonomie ab.

Vorteile des AmaPad 2:

• Highend ISOBUS-Bedienterminal mit großem Touch-Display
• Erweitertes MiniView-Konzept ermöglicht eine parallele Anzeige von max. vier Menüs
• Schnellstart-Button und integrierte Lightbar
• Zwei Kameraeingänge
• Tag-Nacht-Modus

Serienmäßig mit:

• GPS-Maps&Doc
• GPS-Switch basic
• GPS-Switch pro
• GPS-Track pro

Neben der Möglichkeit, die AMAZONE ISOBUS-Maschine über das Traktor-Terminal zu bedienen, gibt es die praktische Alternative, die Funktionalitäten von Traktor und Anbaugerät zu trennen und über zwei Terminals zu bedienen. Das Traktor-Terminal kann weiterhin den Traktor steuern oder auch die GPS-Anwendungen darstellen, während das weitere Bedien-Terminal in der UT-Ansicht voll und ganz zur Kontrolle und Steuerung der Maschine genutzt wird.

Dank der AUX-N-Funktionalität können Sie sehr viele Funktionen der Maschine im Arbeitsmenü mit Ihrem AmaPilot+ oder sonstigen ISOBUS-Multifunktionsgriffen bedienen.

Ihre Vorteile durch AmaPilot⁺:

• Fast alle Funktionen direkt über 3 Ebenen im Griff
• Einstellbare Handablage
• Freie und individuelle Tastenbelegung

Die Parallelfahrhilfe GPS-Track erweist sich als eine enorme Erleichterung bei der Orientierung im Feld, vor allem auf Grünland oder Flächen ohne Fahrgassenspuren.

• Mit virtueller Lightbar in der Statuszeile
• Automatische Fahrgassenschaltung über GPS für Sämaschinen
• Diverse Spurmodi wie A-B Linie oder Konturlinienfahren
• Serienmäßig für AmaPad 2
• Optional für AmaTron 4

Alle ISOBUS-Terminals von AMAZONE können serienmäßig über den Task Controller sowohl Maschinendaten, als auch ortsbezogene Daten erfassen und speichern. Ebenso ist eine teilflächenspezifische Bewirtschaftung über das Verarbeiten von Applikationskarten im shape-Format und ISO-XML Format möglich.

• Aufträge einfach erstellen, laden und abarbeiten
• Direkt mit der Arbeit beginnen und später entscheiden, ob Daten gespeichert werden sollen
• Import und Export von Aufträgen im ISO-XML Format
• Auftragszusammenfassung über PDF-Export
• Intuitives System zur Abarbeitung von Applikationskarten im shape-Format und ISO-XML Format
• Automatische teilflächenspezifische Regelung der Ausbringmenge
• Anzeige von inaktiven Feldgrenzen und automatische Felderkennung bei Befahren der Fläche
• Optimale Bestandesführung durch bedarfsgerechte Applikation
• Serienmäßig für AmaTron 4 und AmaPad 2

Verfügt das zu bedienende Terminal über eine Section Control Funktionalität, wie zum Beispiel bei der GPS-Switch Teilbreitenschaltung von AMAZONE, kann das Schalten der Teilbreiten ganz automatisch und in Abhängigkeit von der GPS-Position erfolgen. Ist ein Feld angelegt, kann sich der Fahrer im Automatikmodus dann voll auf die Fahrzeugbedienung konzentrieren, da das Schalten der Teilbreiten in Keilen und am Vorgewende automatisch geschieht.

Vorteile der automatischen Teilbreitenschaltung:

• Entlastung des Fahrers
• Erhöhung der Präzision auch bei Nacht oder höheren Geschwindigkeiten
• Weniger Überlappungen und Fehlstellen
• Einsparung von Betriebsmitteln
• Weniger Bestandsschäden und Umweltbelastungen

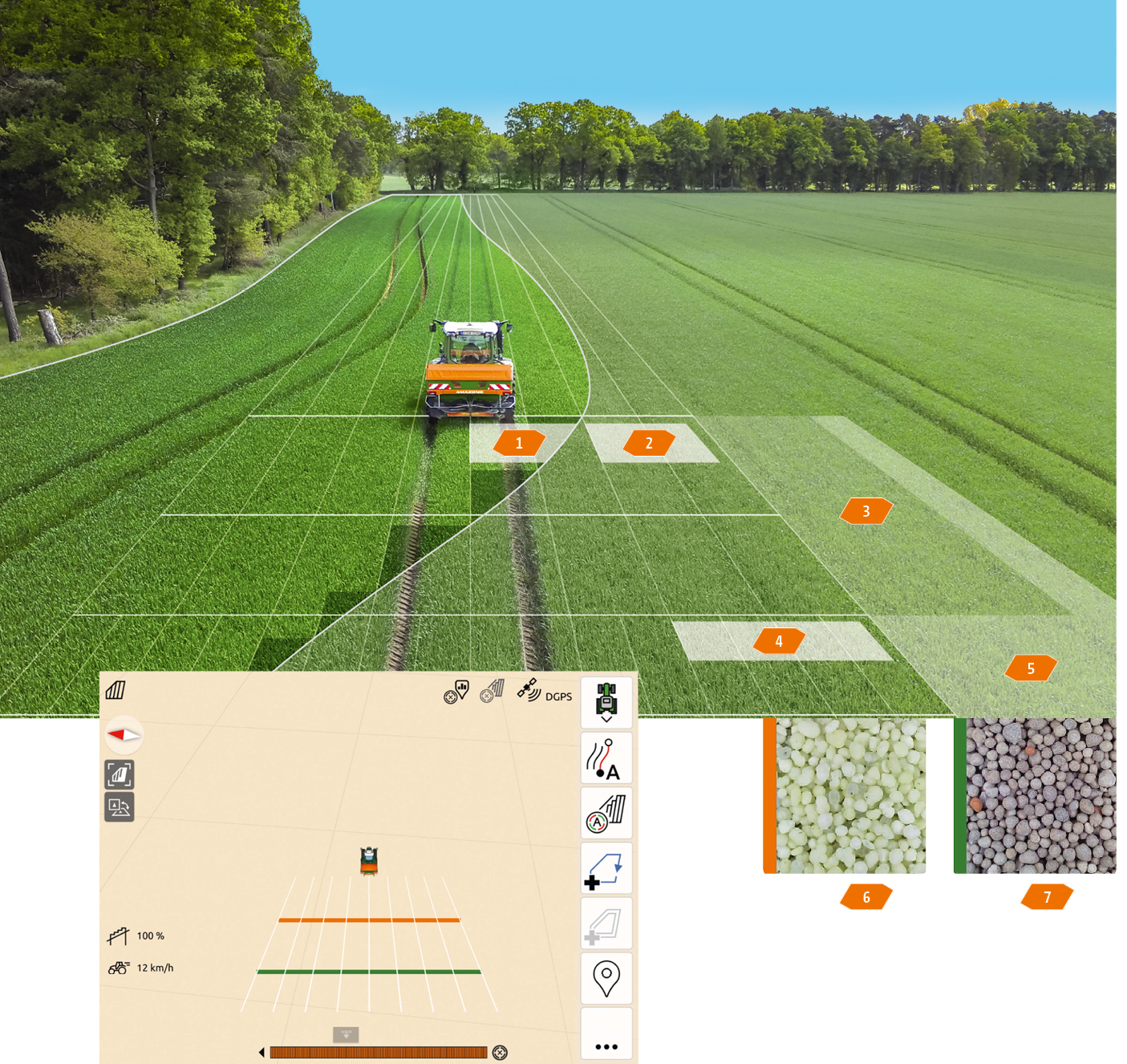

1. Überlappungs­zonen
2. 8 Teilbreiten
3. ZA-V Tronic und ZA-V Profis Hydro im manuellen Modus
4. 16 Teilbreiten
5. ZA-V Profis Hydro im Automatikmodus

Mit der automatischen Teilbreitenschaltung GPS-Switch bietet AMAZONE eine GPS-basierte, vollautomatische Teilbreitenschaltung für alle AMAZONE Bedienterminals und ISOBUS-fähigen Düngerstreuer, Pflanzenschutzspritzen oder Sämaschinen an.

GPS-Switch basic

• Automatische Teilbreitenschaltung mit bis zu 16 Teilbreiten
• Anlegen eines virtuellen Vorgewendes
• Automatische Gestängevorabsenkung bei einer AMAZONE Pflanzenschutzspritze
• Serienmäßig für AmaPad 2
• Optional für AmaTron 4

GPS-Switch pro (als Ausbaustufe des GPS-Switch basic)

• Automatische Teilbreitenschaltung mit bis zu 128 Teilbreiten, insbesondere für die Pflanzenschutztechnik mit Einzeldüsenschaltung
• Markierung von Hindernissen (z. B. Wasserloch, Freileitungsmast)
• Auto-Zoom bei Annäherung an das Vorgewende
• Serienmäßig für AmaPad 2
• Optional für AmaTron 4

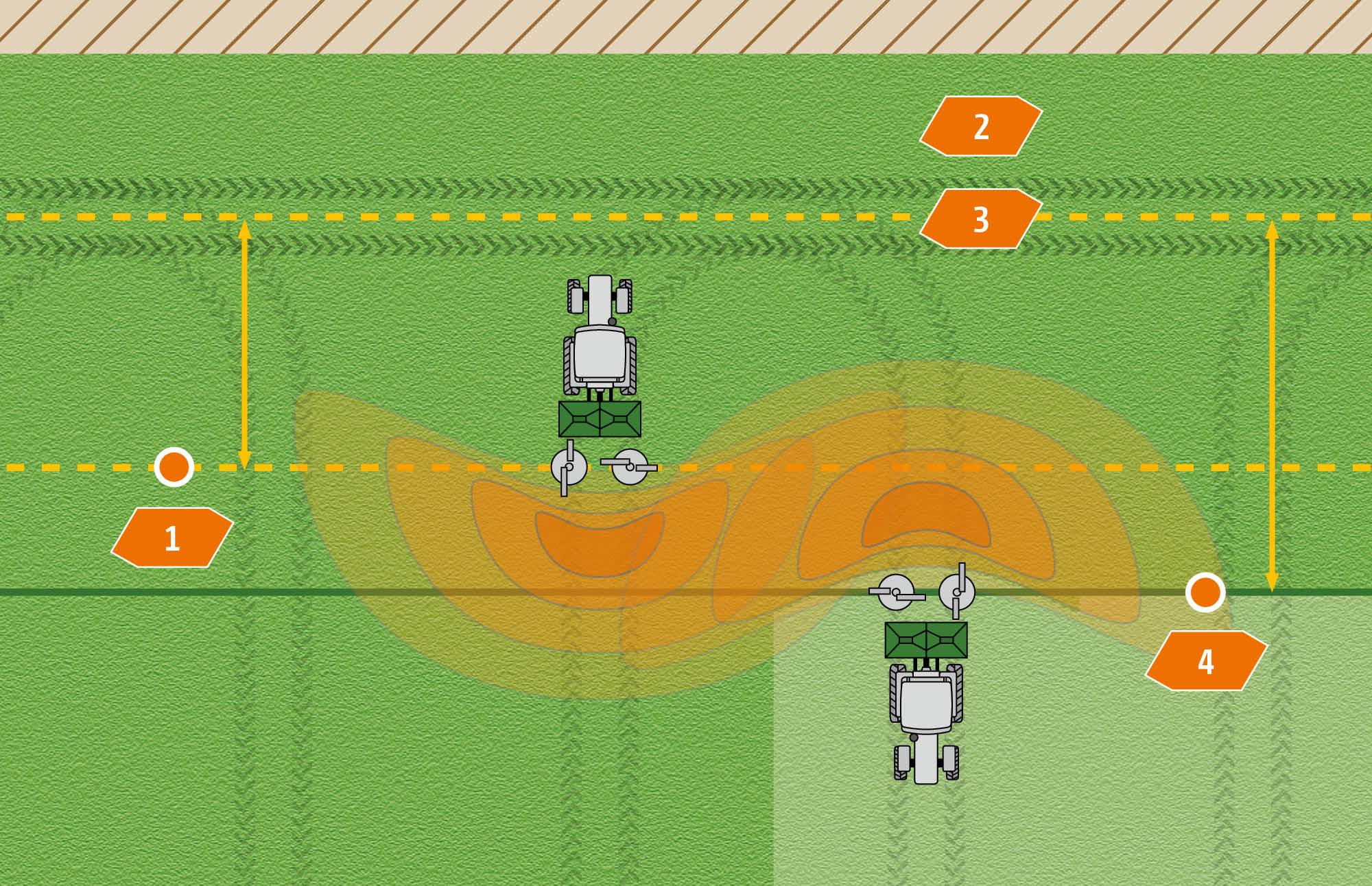

1.     Gerät wird manuell an- und abgeschaltet

SwitchPoint ermöglicht es, bei Nutzung von GPS-Switch die Ein- und Ausschaltpunkte düngersorten und arbeitsbreitenabhängig zu verstellen. Beide Werte können aus der Streutabelle entnommen und in das jeweilige Bedien-Terminal eingegeben werden.

Sicherer Datenaustausch: Der agrirouter ist eine unabhängige Datenaustauschplattform für Landwirte und Lohnunternehmer. Er ermöglicht einen einfachen und herstellerübergreifenden Datenaustausch zwischen Maschinen und Agrar-Software-Anwendungen und verringert somit den Verwaltungsaufwand. Der Nutzer behält dabei jederzeit die volle Kontrolle über seine Daten.

Vorteile des agrirouters:

• Einfacher Datenaustausch zwischen dem ISOBUS-Bedienterminal AmaTron 4 und der herstellerunabhängigen Datenaustauschplattform agrirouter
• Komfortable und schnelle Übertragung von Auftrags- und Arbeitsdaten ohne die Nutzung eines USB-Sticks
• Mehr Flexibilität bei Datenaustausch und Dokumentation

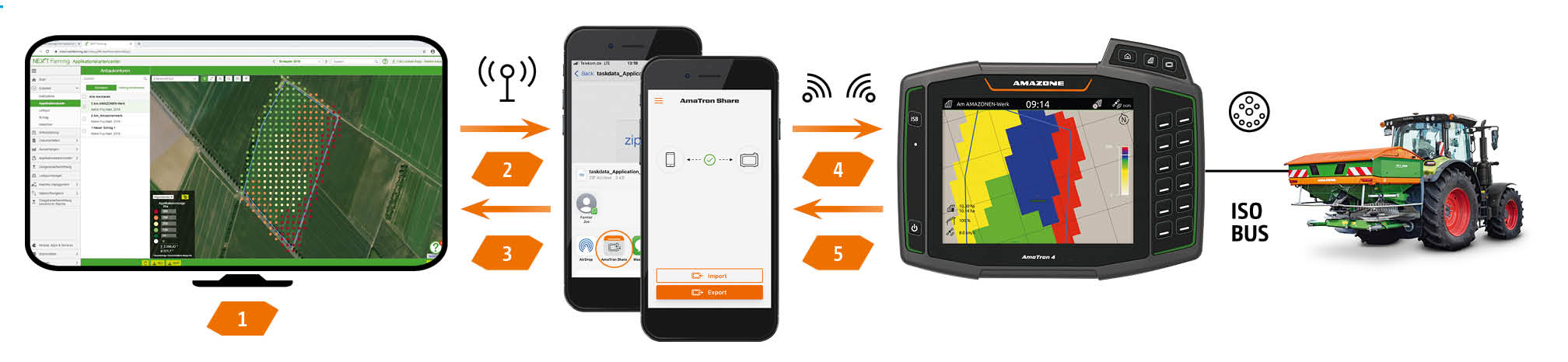

myAmaRouter App – Für die Online-Übertragung von Daten zwischen dem AmaTron 4 und dem agrirouter
Mit der myAmaRouter App wird der Datenaustausch zwischen dem ISOBUS-Bedienterminal AmaTron 4 und der herstellerunabhängigen Datenaustauschplattform agrirouter hergestellt. Soll mit Auftragsdaten, z. B. Applikationskarten, auf einer AMAZONE Maschine gearbeitet werden, können die Daten ganz einfach von einem Farm-Management-Informationssystem (FMIS) über den agrirouter und die myAmaRouter App an das AmaTron 4 übertragen werden. Nach getaner Arbeit kann der erledigte Auftrag ebenso wieder zurückgeschickt werden und steht zur Dokumentation in einer Agrar-Software-Anwendung zur Verfügung.
